Универсальное рабочее пространство VAG IMMO
Декодирование / просмотр / редактирование данных иммобилайзера для BCM2 / BCM2 Locked / ELV / EZS / CCM / TCU, а также страниц PCR2.1 и ECU Decode (EEPROM / D-Flash / P-Flash / Flash) — с понятными полями интерфейса: VIN, CS, MAC, Power Class, ячейки ключей, статус и действия экспорта/сохранения.
Создано для быстрой и структурированной работы с данными IMMO: загрузите нужный дамп (EEPROM / Flash / D-Flash / P-Flash), нажмите Декодировать и получите удобное «сервисное представление» данных иммобилайзера.
Во всех модулях отображаются основные поля привязки (VIN, IMMO ID, CS, MAC, Power Class, ячейки ключей, поля статуса/CP, где применимо), а также кнопки экспорта в один клик: Сохранить данные, Сохранить EEPROM и Сохранить Flash — в зависимости от модуля.
Что можно делать на практике
Почему здесь так много модулей и для чего каждый из них
Каждый модуль можно считать «профилем» для конкретного блока/семейства и его структуры памяти:
Доступ
https://www.immo-master.net/vag/login.php
Страницы «Execute» — общая структура
После нажатия Execute модули открывают отдельный «Programming Interface» со знакомой структурой:
Модули (развёрнуто: подробности панели + интерфейс выполнения)
Примечание по checksum BCM2 + EEPROM 95320
Декодирование / просмотр / редактирование данных иммобилайзера для BCM2 / BCM2 Locked / ELV / EZS / CCM / TCU, а также страниц PCR2.1 и ECU Decode (EEPROM / D-Flash / P-Flash / Flash) — с понятными полями интерфейса: VIN, CS, MAC, Power Class, ячейки ключей, статус и действия экспорта/сохранения.
Создано для быстрой и структурированной работы с данными IMMO: загрузите нужный дамп (EEPROM / Flash / D-Flash / P-Flash), нажмите Декодировать и получите удобное «сервисное представление» данных иммобилайзера.
Во всех модулях отображаются основные поля привязки (VIN, IMMO ID, CS, MAC, Power Class, ячейки ключей, поля статуса/CP, где применимо), а также кнопки экспорта в один клик: Сохранить данные, Сохранить EEPROM и Сохранить Flash — в зависимости от модуля.
Что можно делать на практике
- Декодировать данные иммобилайзера из разных блоков управления VAG и просматривать важные поля в удобном редакторе (без прокрутки hex-дампа).
- Сравнивать / проверять данные — быстро сверять, совпадают ли дампы между собой (обычно при диагностике проблем с защитой компонентов / несоответствием данных).
- Подготавливать данные для замены модуля — если есть оригинальный блок и донорский блок, а донор нужно привести в соответствие с сохранёнными в автомобиле данными идентификации/синхронизации.
- Восстанавливать повреждённые дампы — интерфейс рассчитан на процесс «декодировать → определить → отредактировать → экспортировать» и в некоторых модулях содержит специальные функции восстановления.
- Работать с модулями по отдельности — ELV, BCM2, EZS, CCM и TCU обрабатываются по-разному, так как структура хранимых данных IMMO у каждого блока отличается.
- Экспортировать результаты — сохраняйте декодированные представления данных и обработанные EEPROM/Flash (кнопки встроены в каждую страницу Execute).
Почему здесь так много модулей и для чего каждый из них
Каждый модуль можно считать «профилем» для конкретного блока/семейства и его структуры памяти:
- BCM2 — основной процесс работы с данными кузовного модуля/иммобилайзера BCM2 (сопоставление EEPROM/P-Flash в Execute). Показывает наиболее полный набор данных (CS/MAC, поля, связанные с CP, ячейки ключей и т. д.).
- BCM2 Locked — процесс для заблокированного варианта BCM2 (D-Flash + P-Flash + дополнительный файл ключей). Та же логика, что и у BCM2, но другие исходные файлы и структура.
- AUDI ELV — процесс, ориентированный на ELV (блокировка рулевой колонки). Входной Flash → декодированные поля IMMO + консоль статуса/логов.
- EZS — процесс для EZS (центральный замок / данные, связанные с иммобилайзером). Входной EEPROM → CS/MAC/PIN/статус + ячейки ключей.
- EZS Crafter — вариант EZS для модулей VW Crafter (тот же стиль интерфейса, но структура данных адаптирована под Crafter).

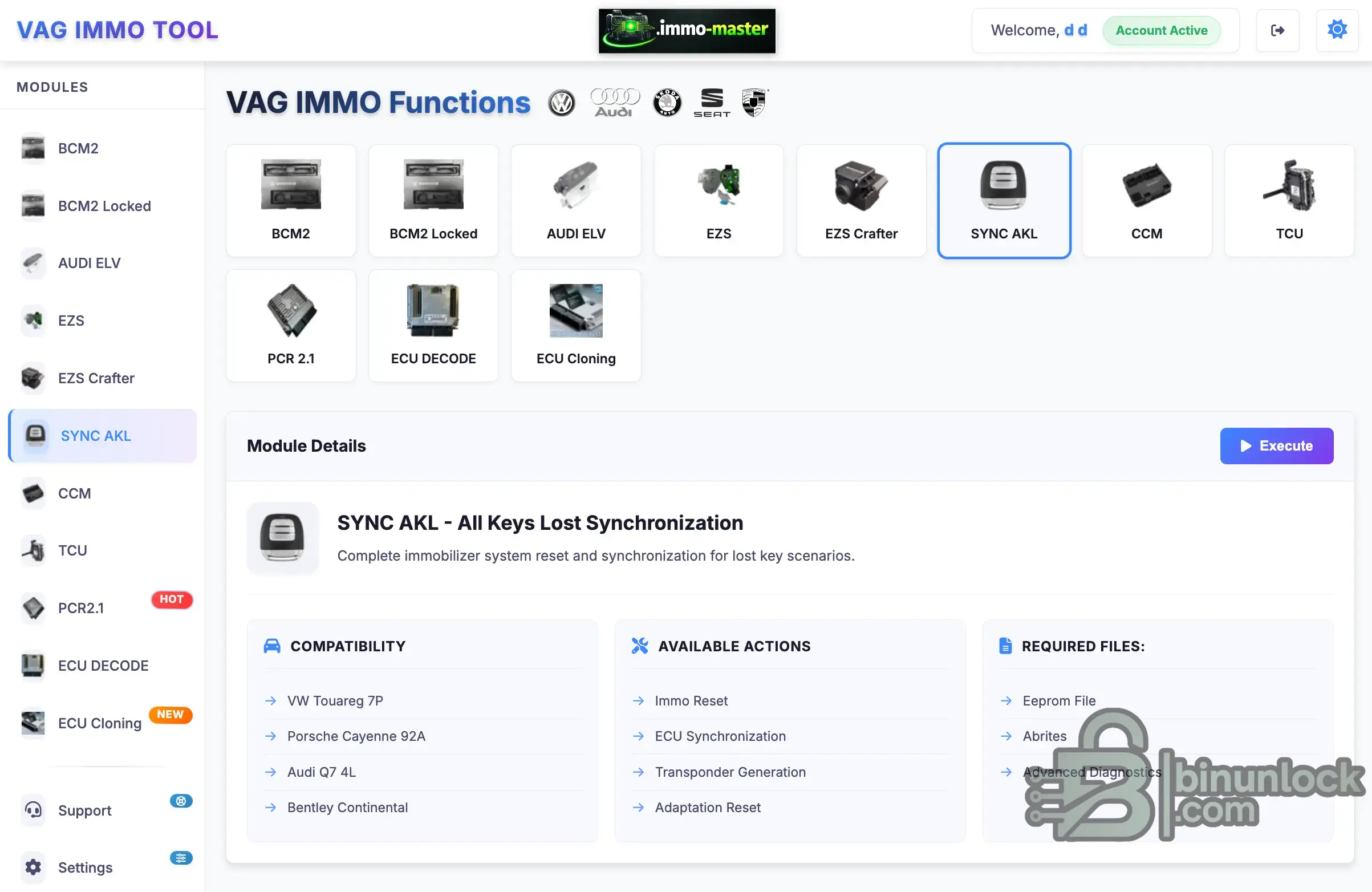

- SYNC AKL — набор синхронизации «All Keys Lost», показанный в обзоре модулей (действия в стиле сброса/синхронизации).
- CCM — просмотр данных комфортного модуля (VIN/IMMO ID/CS/MAC + выпадающие списки марки/статуса + ячейки ключей).
- TCU — процесс для DSG/TCU (входы Flash + EEPROM) со своими декодированными полями и выпадающими списками для областей IMMO.
- PCR2.1 — операции только с EEPROM для семейства PCR2.1 (интерфейс явно указывает на поддержку только EEPROM).
- ECU DECODE — декодирование/редактирование данных иммобилайзера в ECU двигателя для поколений IMMO4/IMMO5/IMMO6 (как указано в описании модуля).
- ECU Cloning — полностью автоматический режим «Оригинал vs Донор», предназначенный для переноса полного набора данных между ECU и сохранения корректной синхронизации.
Доступ
https://www.immo-master.net/vag/login.php
Код:
👤 Login: centredelautojs
🔑 Password: centredelautojsQuick module map| Модуль | Основное назначение (как показано) | Доступные действия | Необходимые файлы |
|---|---|---|---|
| BCM2 | Расшифровка данных IMMO из EEPROM BCM2 95320 или D-Flash; поиск и исправление проблем в данных; отображается опция, связанная с ELV | Расшифровка/редактирование данных IMMO • Исправление ошибок EEPROM • Отключение ELV | EEPROM 95320 или D-Flash • P-Flash |
| BCM2 Locked | Расшифровка данных IMMO из защищённого D-Flash BCM2; исправление ошибок данных; отображается опция, связанная с ELV | Расшифровка/редактирование данных IMMO • Исправление ошибок EEPROM • Отключение ELV | Дамп D-Flash • P-Flash • Файл EEPROM ключа (только полная расшифровка) |
| AUDI ELV | Электронный замок рулевой колонки: клонирование/расшифровка данных, связанных с IMMO, из модуля ELV | Расшифровка данных IMMO • Редактирование данных IMMO | Файл DFlash |
| EZS | Электронный центральный замок: клонирование/расшифровка/редактирование данных IMMO (Audi EZS), для целевого типа MCU | Расшифровка данных IMMO • Редактирование данных IMMO | EEPROM или D-Flash |
| EZS Crafter | EZS VW Crafter: полная расшифровка IMMO + полная поддержка клонирования (как указано в интерфейсе) | Расшифровка данных IMMO • Редактирование данных IMMO | EEPROM или D-Flash |
| SYNC AKL | Комплекс синхронизации при утере всех ключей: процедуры сброса + синхронизации | Сброс Immo • Синхронизация ECU • Генерация транспондера • Сброс адаптации | Файл EEPROM • Abrites • Advanced Diagnostics |
| CCM | Модуль управления комфортом: клонирование + полная расшифровка данных иммобилайзера в блоках VAG CCM | Расшифровка данных IMMO • Редактирование данных IMMO | Файл EEPROM |
| TCU | Блок управления трансмиссией: работа с данными в стиле клонирования для семейств DQ200/DQ250/DQ400 MQB | Расшифровка данных IMMO • Редактирование данных IMMO • IMMO OFF (кнопка в интерфейсе) | Файл EEPROM • Файл прошивки |
| PCR2.1 | PCR 2.1 — операции только с EEPROM: расшифровка всех данных иммобилайзера только по EEPROM (без flash / без необходимости в ID MCU) | Расшифровка всех данных immo • Редактирование всех данных immo | EEPROM 95640 (допустимый размер: 8 KB или 136 KB) |
| ECU DECODE | Рабочее пространство IMMO блока управления двигателем: расчёт/редактирование данных IMMO для поколений IMMO4 / IMMO5 / IMMO6 | Расшифровка всех данных immo • Редактирование всех данных immo | Файл Eeprom • Файл Flash ИЛИ ID MCU |
| Клонирование ECU | Полностью автоматическое клонирование ECU двигателей, включая синхронизацию иммобилайзера (как указано в интерфейсе) | Полное клонирование ECU • Перенос данных Immo | Оригинальный EEPROM/Flash ECU • EEPROM/Flash ECU-донора • ID MCU (необязательно) |
Страницы «Execute» — общая структура
После нажатия Execute модули открывают отдельный «Programming Interface» со знакомой структурой:
- Загрузка файлов — только типы файлов, необходимые для этого модуля (EEPROM / D-Flash / P-Flash / Flash)
- Операции с файлами — кнопки типа Decode, Сохранить данные, Сохранить EEPROM, Сохранить Flash, и т. д.
- Идентификация (если доступно) — обнаруженные HW/SW/Version/тип ECU/тип IMMO после расшифровки
- Конфигурация (если доступно) — переключатели Master/Slave ECU + TCU/ELV (флажки)
- Данные Immo — расшифрованные поля + переключатель Enable Edition для режима редактирования
- Консоль (в некоторых модулях) — вывод журнала + кнопка Clear
Модули (развёрнуто: подробности панели + интерфейс выполнения)

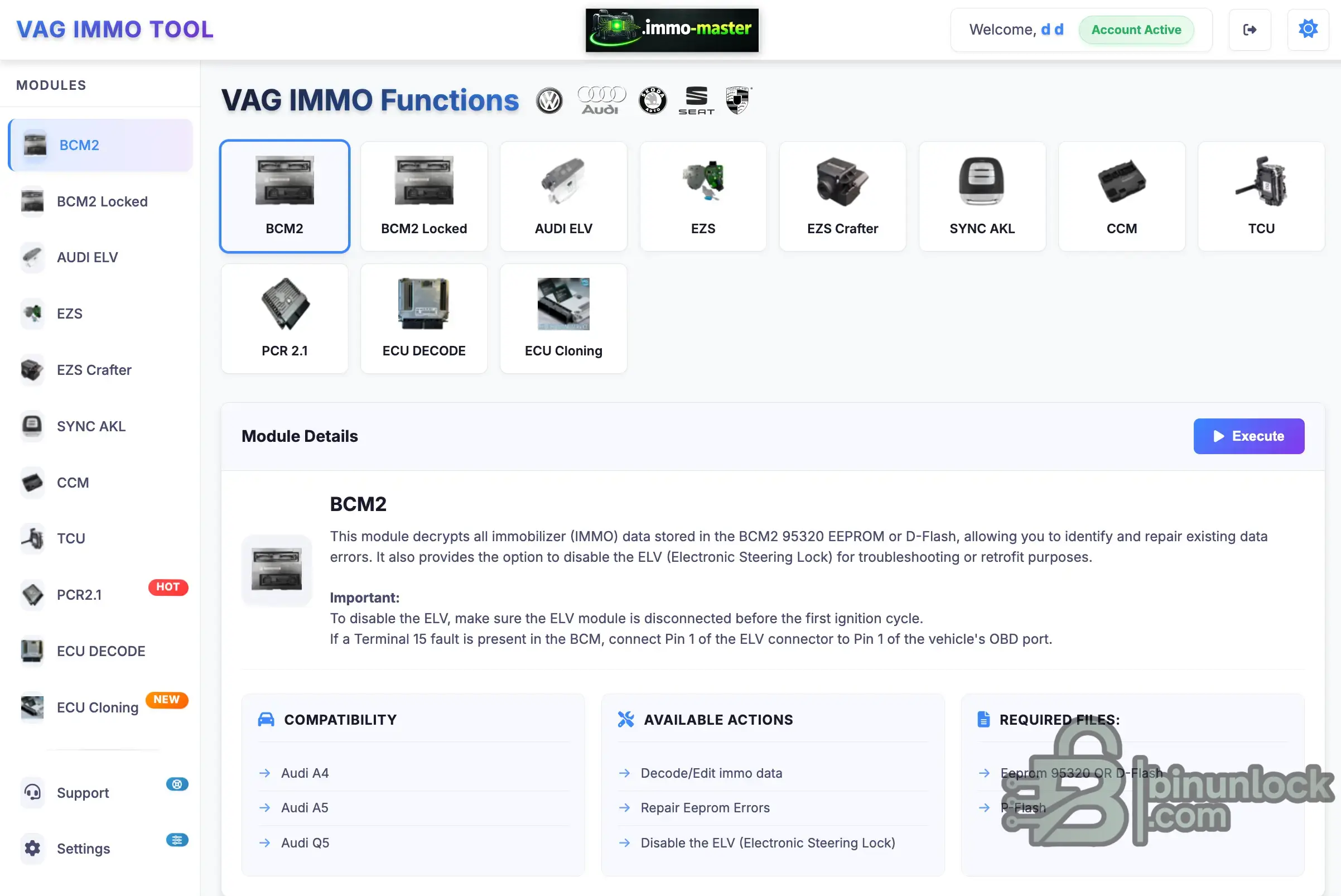

Основные сведения на панели («Подробности модуля»)
Страница выполнения («BCM2 — интерфейс программирования»)
- Расшифровывает данные IMMO, хранящиеся в BCM2 95320 EEPROM или D-Flash; предназначено для поиска и устранения проблем с данными; отображается опция ELV.
- Отображаемая совместимость: Audi A4 / Audi A5 / Audi Q5
- Отображаемые необходимые файлы: EEPROM 95320 или D-Flash + P-Flash
Страница выполнения («BCM2 — интерфейс программирования»)
- Загрузка файлов: P-Flash + Eeprom
- Операции с файлами: Decode • Virgin • Сохранить EEPROM • Сохранить данные • Восстановить ELV
- Идентификация: отображаются поля HW • Version • SW • Тип ЭБУ • Immo Type
- Конфигурация: отображаются флажки Master ECU • Slave ECU • TCU • ELV
- Данные IMMO: отображаются поля:
- FAZIT • VIN • Key CS • ECU CS • TCU CS • ELV CS
- BCM CP • CP Status
- ECU MAC • TCU MAC • ELV MAC • BCM MAC
- Класс мощности • Количество ключей • PIN-код
- Ключи: отображаются слоты: Key1 … Key8

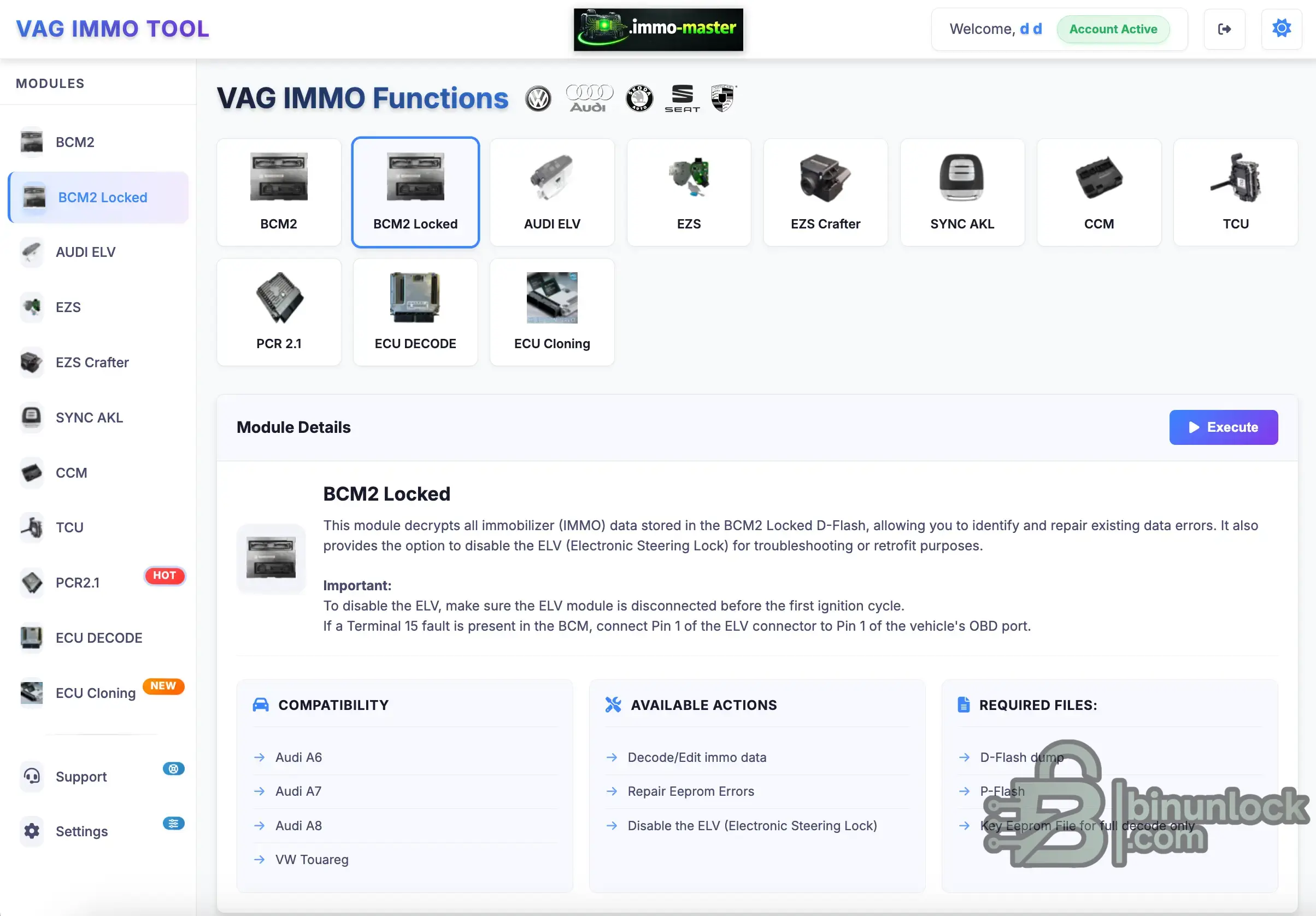

Основные сведения на панели («Подробности модуля»)
Страница выполнения («BCM2 Locked — интерфейс программирования»)
- Расшифровывает данные IMMO, хранящиеся в BCM2 Locked D-Flash; поддерживается исправление проблем с данными; отображается опция ELV.
- Отображаемая совместимость: Audi A6 / Audi A7 / Audi A8 / VW Touareg
- Отображаемые необходимые файлы: дамп D-Flash + P-Flash + файл ключей EEPROM (только для полной расшифровки)
Страница выполнения («BCM2 Locked — интерфейс программирования»)
- Загрузка файлов: P-Flash + D-Flash + Key File (необязательно)
- Операции с файлами: Decode • Virgin • Сохранить EEPROM • Сохранить данные • Восстановить ELV
- Идентификация: отображаются поля HW • Version • SW • Тип ЭБУ • Immo Type
- Конфигурация: отображаются флажки Master ECU • Slave ECU • TCU • ELV
- Данные IMMO: отображаются поля:
- FAZIT • VIN • Key CS
- ECU1 CS • ECU2 CS • TCU CS • ELV CS
- BCM CP • CP Status
- ECU1 MAC • ECU2 MAC • TCU MAC • ELV MAC • BCM MAC
- Класс мощности • Количество ключей
- Ключи: отображаются слоты: Key1 … Key8

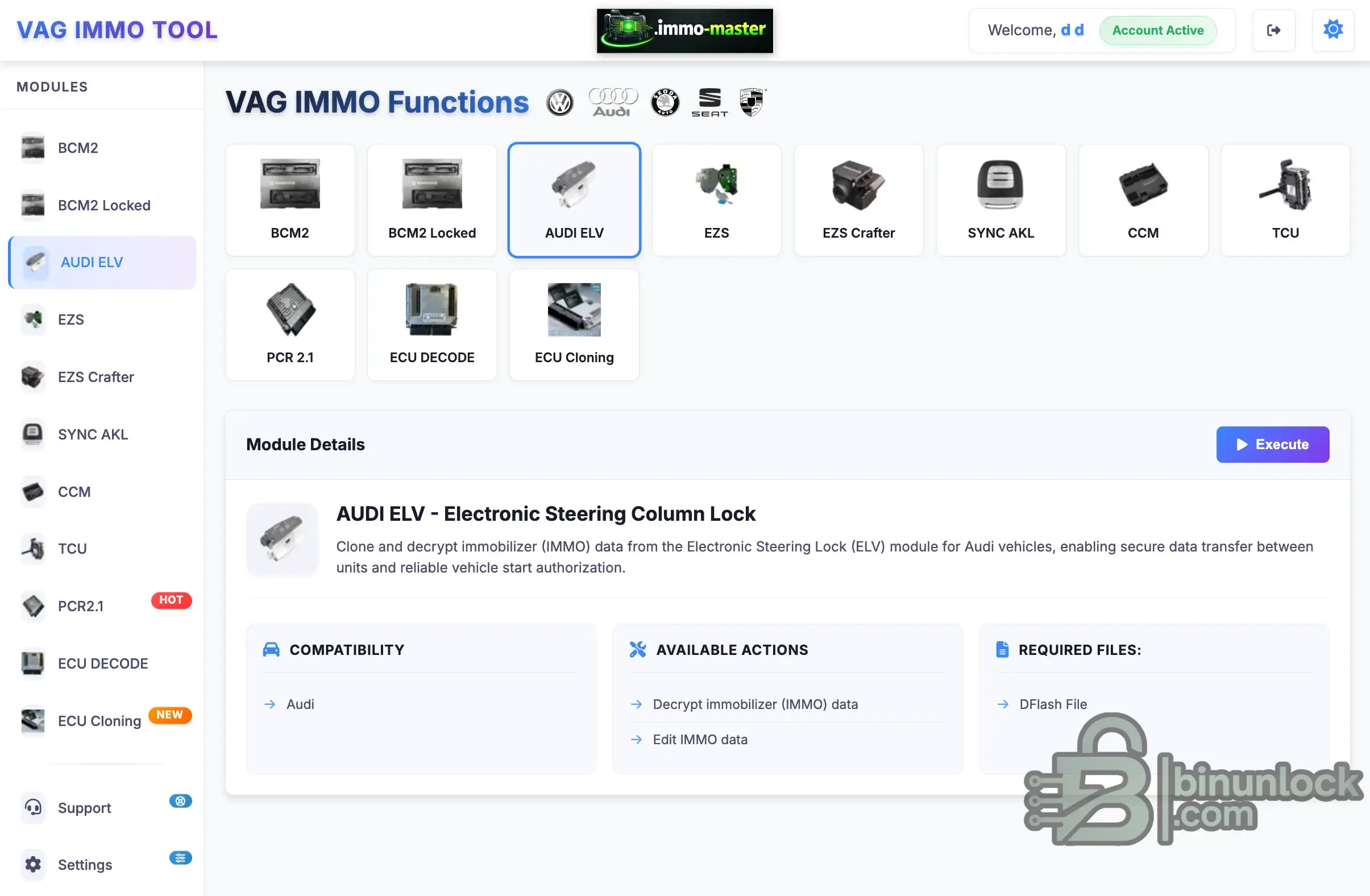

Основные сведения на панели («Подробности модуля»)
Страница выполнения («AUDI ELV — электронная блокировка рулевой колонки»)
- Отображается модуль ELV (электронная блокировка рулевой колонки) для клонирования и расшифровки данных, связанных с IMMO (как указано в интерфейсе).
- Отображаемые необходимые файлы: файл DFlash
Страница выполнения («AUDI ELV — электронная блокировка рулевой колонки»)
- Загрузка файлов: Flash File
- Операции с файлами: Decode • Сохранить данные • Сохранить файл
- Данные IMMO: отображаются поля VIN • Status • Immo Type • CS • Power Class • MAC • Тип ЭБУ
- Консоль: отображается + кнопка Clear

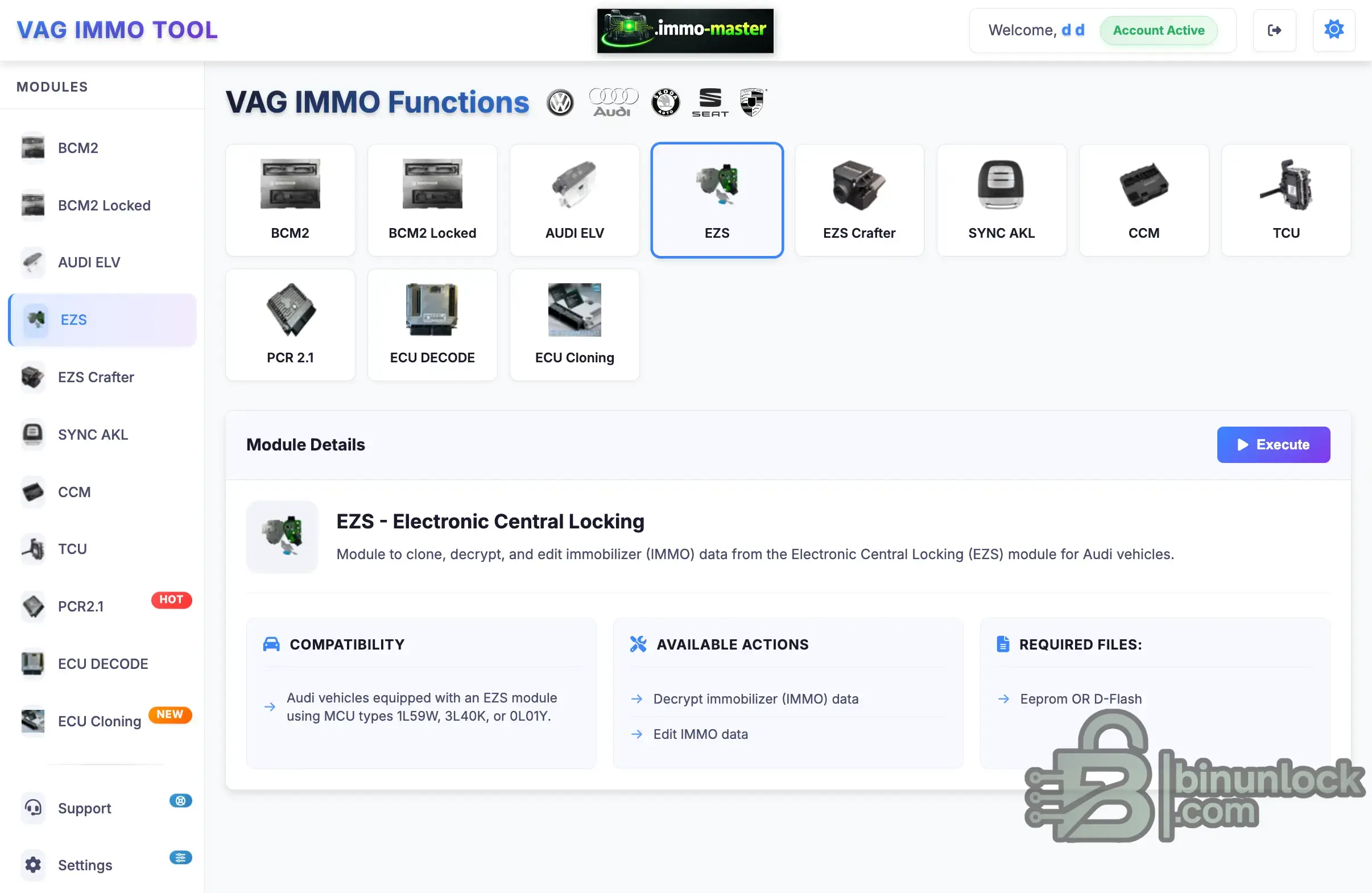

Основные сведения на панели («Подробности модуля»)
Страница выполнения («EZS — электронный центральный замок»)
- Клонирование, расшифровка и редактирование данных IMMO из модуля EZS для автомобилей Audi (как указано в интерфейсе).
- Отображаемая информация о совместимости: типы MCU 1L59W, 3L40K, 0L01Y
- Отображаемые необходимые файлы: EEPROM или D-Flash
Страница выполнения («EZS — электронный центральный замок»)
- Загрузка файлов: Eeprom File
- Операции с файлами: Decode • Сохранить данные • Сохранить файл
- Данные IMMO: отображаются поля:
- Fazit • VIN • ECU CS • CS2
- MAC ECU • MAC ECU 2 • MAC EZS • MAC TCU
- PIN • Статус (выпадающий список)
- Класс мощности • Тип ECU • Тип IMMO • Количество ключей
- Ключи отображаемые слоты: Key1 … Key4

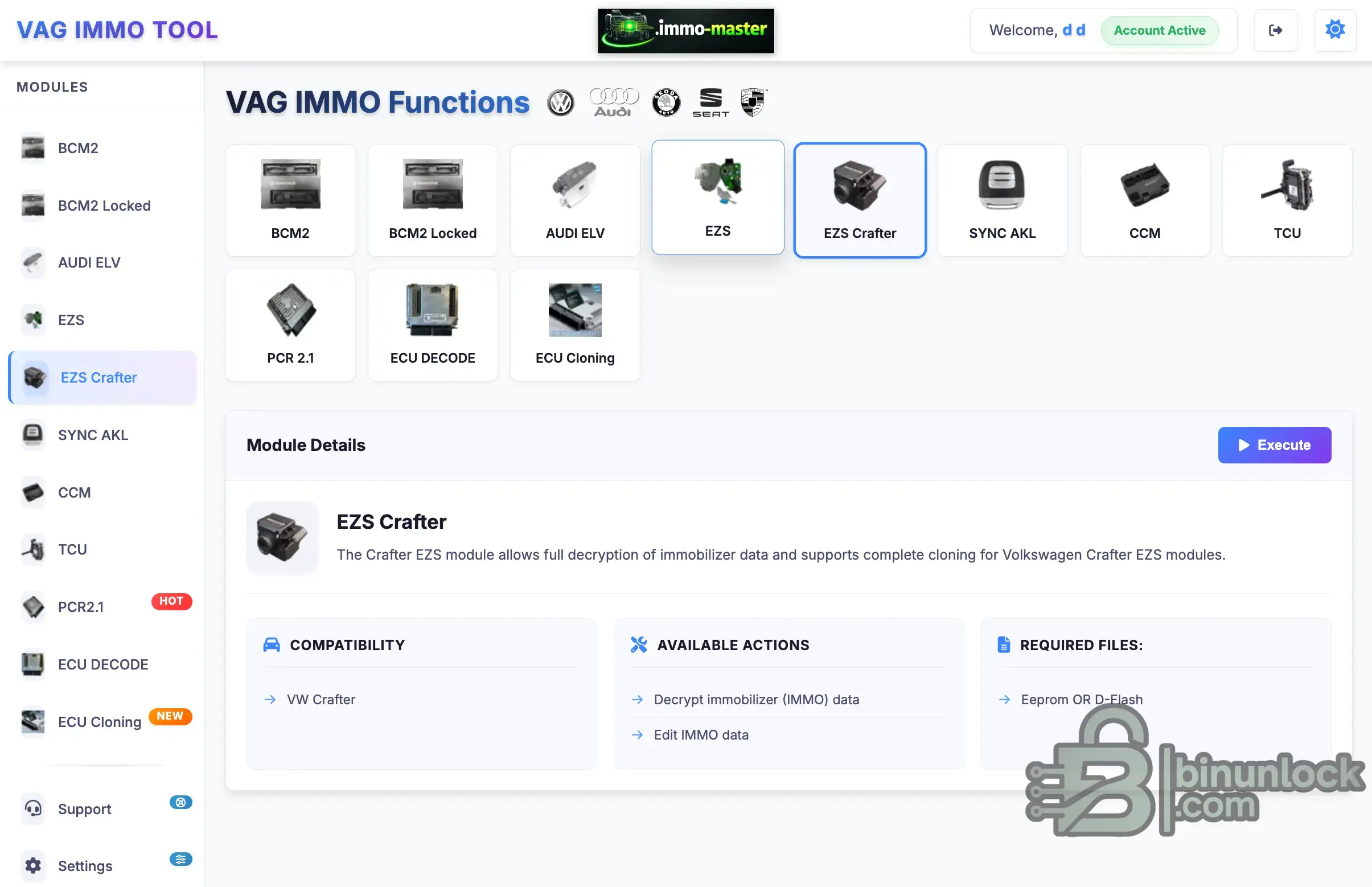

Основные возможности панели («Сведения о модуле»)
Страница выполнения («EZS Crafter»)
- Модуль Crafter EZS: полная расшифровка IMMO + полная поддержка клонирования (как указано в интерфейсе).
- Указанная совместимость: VW Crafter
- Указанные необходимые файлы: EEPROM или D-Flash
Страница выполнения («EZS Crafter»)
- Загрузка файлов: файл Eeprom
- Операции с файлами: Декодировать • Сохранить данные • Сохранить файл
- Данные иммобилайзера отображаемые поля: ID иммобилайзера • VIN • CS • MAC • PIN • Класс мощности • Тип иммобилайзера • Количество ключей
- Ключи отображаемые слоты: Key1 … Key8

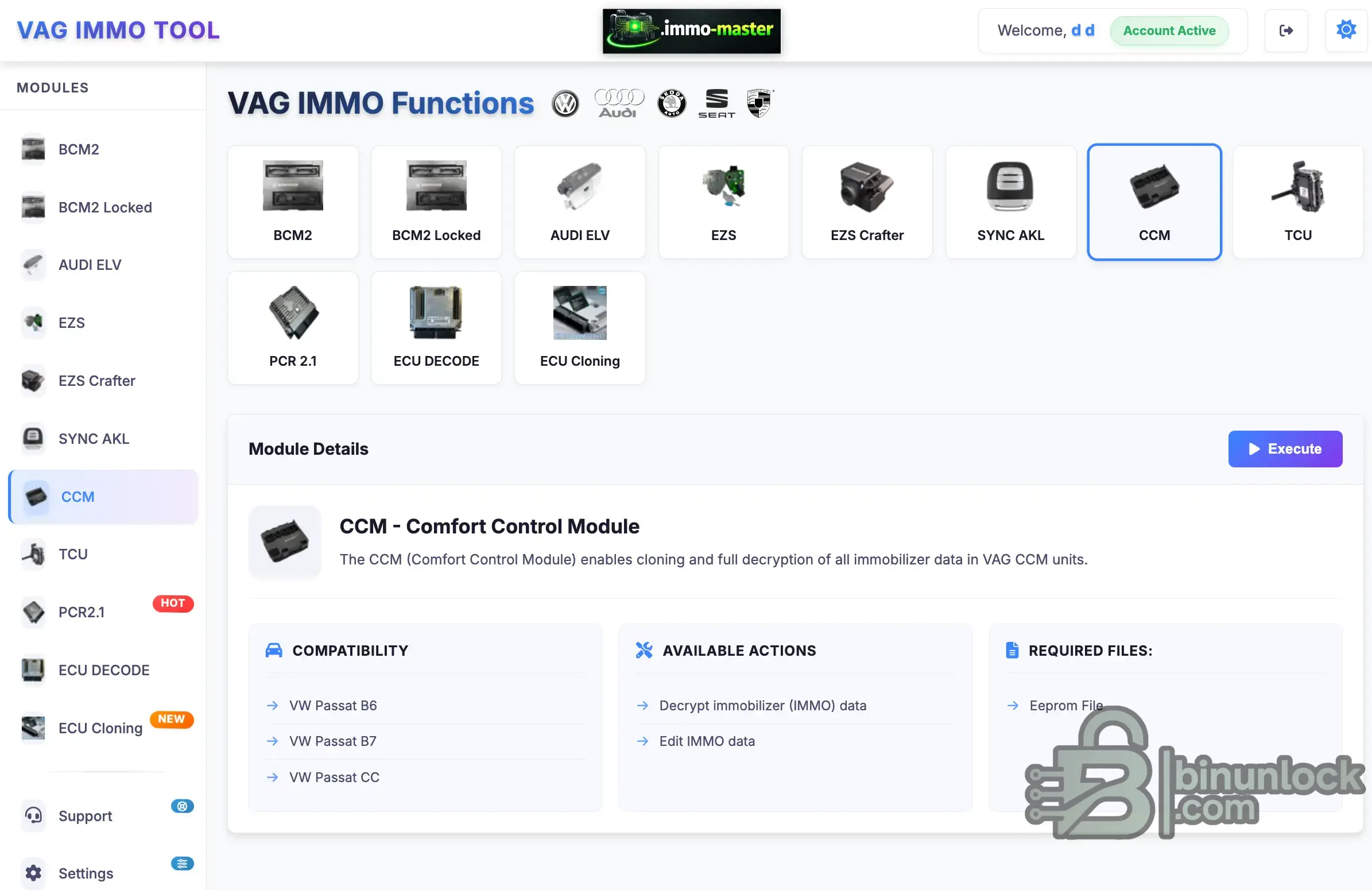

Основные возможности панели («Сведения о модуле»)
Страница выполнения («CCM — модуль управления комфортом»)
- CCM позволяет клонировать и полностью расшифровывать данные иммобилайзера в блоках VAG CCM (как указано в интерфейсе).
- Указанная совместимость: VW Passat B6 / Passat B7 / Passat CC
- Указанные необходимые файлы: файл EEPROM
Страница выполнения («CCM — модуль управления комфортом»)
- Загрузка файлов: файл Eeprom
- Операции с файлами: Декодировать • Сохранить данные • Сохранить файл
- Данные иммобилайзераотображаемые поля:
- Номер детали • HW • SW • VIN
- ID IMMO • CS • PIN • Класс мощности
- MAC CCM • MAC ECU • MAC ELV
- Марка (выпадающий список) • Статус иммобилайзера (выпадающий список) • Количество ключей
- Ключи отображаемые слоты: Key1 … Key8

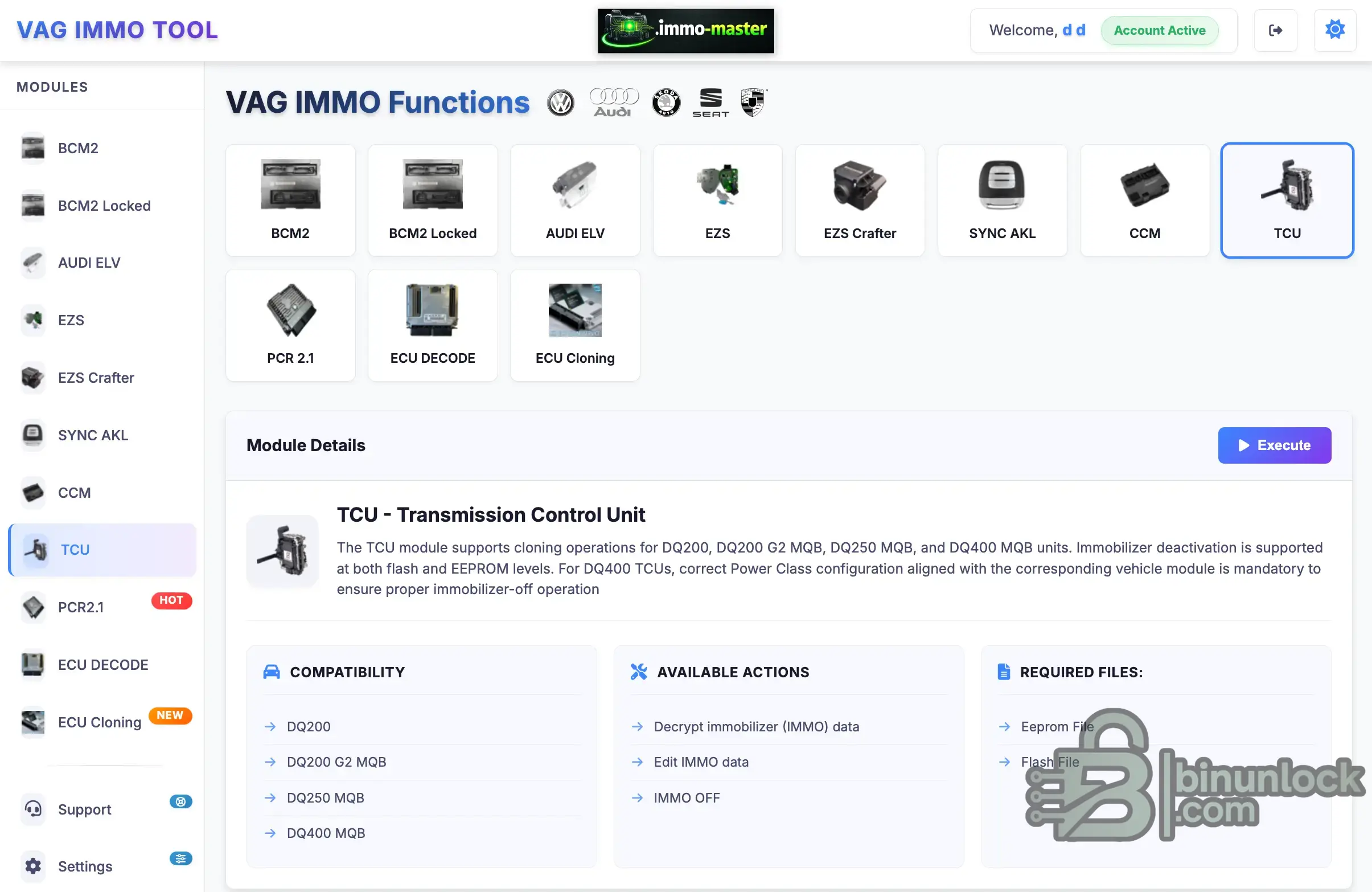

Основные возможности панели («Сведения о модуле»)
Страница выполнения («TCU — блок управления трансмиссией»)
- Поддерживает операции клонирования для DQ200 / DQ200 G2 MQB / DQ250 MQB / DQ400 MQB (как показано).
- Примечание в интерфейсе: для DQ400 правильной настройки класса мощности необходимо соответствие модулю автомобиля.
- Указанные необходимые файлы: файл EEPROM + файл Flash
Страница выполнения («TCU — блок управления трансмиссией»)
- Загрузка файлов: файл Flash + файл Eeprom
- Операции с файлами: Декодировать • Сохранить данные • Сохранить EEPROM • Сохранить Flash • Immo Off (отображаемая кнопка)
- Данные иммобилайзера отображаемые поля: Номер детали • HW • SW • VIN • CS • MAC • Класс мощности • Flash иммобилайзера (выпадающий список) • Тип TCU • EEPROM иммобилайзера (выпадающий список)
Основные возможности панели («Сведения о модуле»)
Страница выполнения («PCR 2.1 — операции только с EEPROM»)
- Указанное описание: Расшифровка всех данных иммобилайзера для PCR2.1 только с помощью EEPROM — Flash или ID MCU не требуются.
- Указанная совместимость:
- Все модели 1.6 TDI, оснащённые PCR2.1
- Ibiza
- Polo
- Caddy
- Golf
- Jeta
- Другие
- Показанные доступные действия: Расшифровать все данные иммобилайзера • Редактировать все данные иммобилайзера
- Указанные необходимые файлы:
- EEPROM 95640
- Допустимый размер: 8 KB или 136 KB

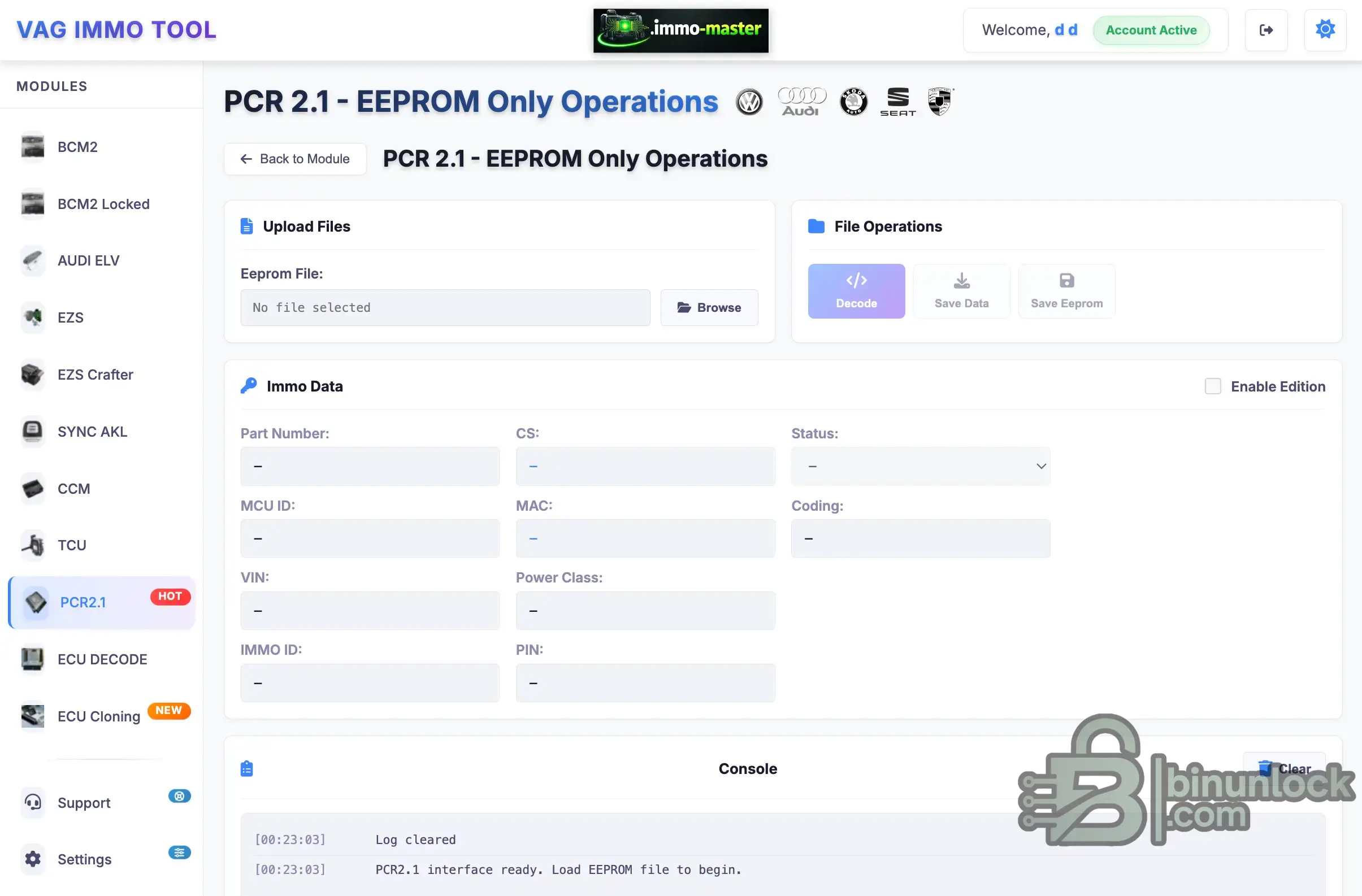

Страница выполнения («PCR 2.1 — операции только с EEPROM»)
- Загрузка файлов: файл Eeprom (Обзор)
- Операции с файлами: Декодировать • Сохранить данные • Сохранить EEPROM
- Панель данных иммобилайзера с включением редактирования
- Отображаемые поля IMMO:
- Номер детали • CS • Статус (выпадающий список)
- ID MCU • MAC • Кодировка
- VIN • Класс мощности
- ID IMMO
Основные моменты панели управления («Сведения о модуле»)
Страница выполнения («ECU DECODE — Блок управления двигателем»)
- Описание: Этот модуль рассчитывает/редактирует данные IMMO для поколений IMMO4, IMMO5 и IMMO6.
- Отображаемый список совместимости(как показано):
- SIMOS PCR2.1 • SIMOS 10.xx • SIMOS 12.xx • SIMOS 18.xx
- EDC17C46 • EDC17C54 • EDC17CP04 • EDC17CP14 • EDC17CP20
- EDC17CP44 • EDC17CP54 • EDC17U01 • EDC17U05
- ME17.1.1 • ME17.1.6 • ME17.5.2 • ME17.5.6
- MED17.1 • MED17.1.6 • MED17.5 • MED17.5.1 (MPC и ExtFlash)
- MED17.5.20 • MED17.5.2 • MED17.5.5
- EDC17C64 • MED17.1.1 • MED17.1.21
- ME17.5.20 • ME17.5.24 • ME17.5.26
- MED17.1.21 • MED17.5.25
- Доступные действия: Расшифровать все данные иммобилайзера • Редактировать все данные иммобилайзера
- Требуемые файлы: Файл EEPROM • Файл Flash ИЛИ ID MCU
Страница выполнения («ECU DECODE — Блок управления двигателем»)
- Загрузить файлы: Файл EEPROM + Файл Flash
- Опция: Ввести ID MCU вручную (флажок)
- Операции с файлами: Декодировать • Сохранить данные • Сохранить EEPROM
- Панель данных IMMO с включением редактирования
- Отображаемые поля:
- Тип IMMO • VIN • ID IMMO
- CS • MAC • MAC 1 • MAC 2
- Класс мощности • PIN
- Статус (выпадающий список)

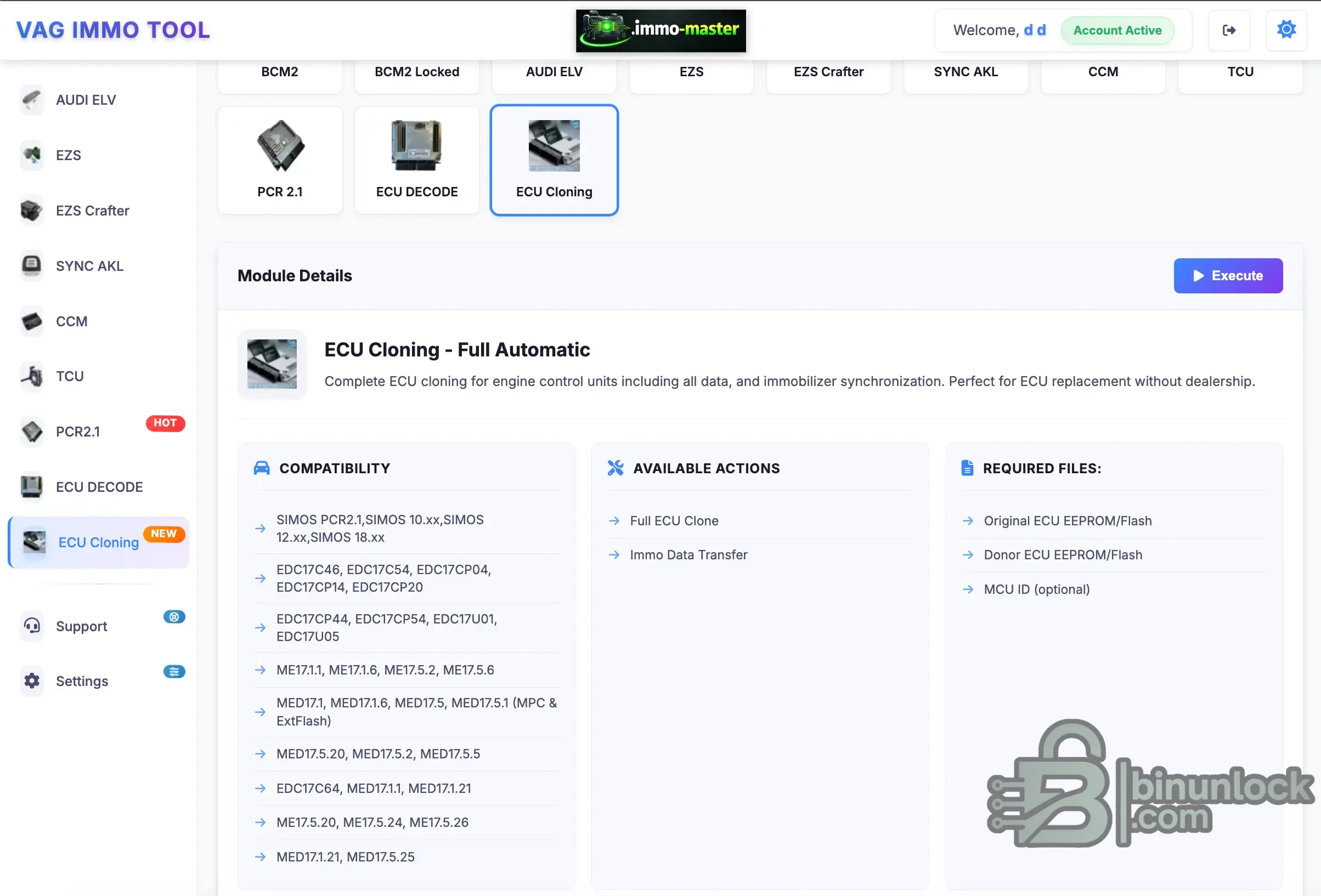

Основные моменты панели управления («Сведения о модуле»)
Страница выполнения («ECU Cloning — Full Automatic») — что нужно сделать
Чем этот модуль особенный (судя по дизайну интерфейса)
- Отображаемое название: Клонирование ECU — полностью автоматически
- Что это такое (описание в интерфейсе):
Полное клонирование ECU для блоков управления двигателем, включая все данные и синхронизацию иммобилайзера. Идеально для замены ECU без обращения к дилеру. - Доступные действия:
- Полное клонирование ECU
- Перенос данных IMMO
- Требуемые файлы:
- EEPROM/Flash оригинального ECU
- EEPROM/Flash ECU-донора
- ID MCU (необязательно)
- Отображаемая совместимость (как показано в интерфейсе):
- SIMOS PCR2.1 • SIMOS 10.xx • SIMOS 12.xx • SIMOS 18.xx
- EDC17C46 • EDC17C54 • EDC17CP04 • EDC17CP14 • EDC17CP20
- EDC17CP44 • EDC17CP54 • EDC17U01 • EDC17U05
- ME17.1.1 • ME17.1.6 • ME17.5.2 • ME17.5.6
- MED17.1 • MED17.1.6 • MED17.5 • MED17.5.1 (MPC и ExtFlash)
- MED17.5.20 • MED17.5.2 • MED17.5.5
- EDC17C64 • MED17.1.1 • MED17.1.21
- ME17.5.20 • ME17.5.24 • ME17.5.26
- MED17.1.21 • MED17.5.25
Страница выполнения («ECU Cloning — Full Automatic») — что нужно сделать
- Два зеркальных блока загрузки(оригинал и донор), чтобы инструмент мог корректно перенести данные между ECU:
- Загрузить файлы оригинала
- Файл EEPROM (оригинал)
- Файл Flash (оригинал)
- Ввести ID MCU вручную (оригинал) — флажок (используйте, если ID MCU невозможно автоматически определить из файлов)
- Загрузить файлы донора
- Файл EEPROM (донор)
- Файл Flash (донор)
- Ввести ID MCU вручную (донор) — флажок (та же логика, что выше)
- Загрузить файлы оригинала
- Основное действие: одна большая кнопка — «Клонирование ECU»
Это запуск процесса «в один клик» для полной автоматической операции, показанной в интерфейсе. - Консоль: панель журнала в реальном времени + кнопка «Очистить»
Используйте это, чтобы убедиться, что страница готова, отслеживать этапы процесса и быстро находить недостающие данные.
Чем этот модуль особенный (судя по дизайну интерфейса)
- В отличие от декодеров для одного модуля, он работает с двумя ЭБУ в паре (исходный + донорский).
- Интерфейс чётко разделяет файлы «Оригинал» и «Донор», что как раз нужно для нормального процесса клонирования.
- Наличие действия «Перенос данных IMMO» говорит о том, что модуль не только клонирует сырую память, но и выполняет синхронизацию иммобилайзера в рамках процесса.
Примечание по checksum BCM2 + EEPROM 95320
Последнее редактирование:
Эта тема создана как раз для обмена опытом: какие версии/файлы работают, а какие выдают ошибки. Пишите обновления — это очень помогает другим.
Логин: mhh
Пароль: full
