TOYOTA AXIO

D-MASS сказал(а):

Привет, народ, извините, нужна ваша помощь. Пытаюсь прописать японский Smart Key Toyota AXIO с помощью AUTE...

Нажмите, чтобы раскрыть...

Привет, D-MASS,

Это частая проблема при прописывании smart key на Toyota Axio для японского рынка. Вот что стоит проверить:

1. Совместимость PCB ключа
Плата 0500 PCB может не подходить для вашей Axio. Для Toyota японского рынка часто требуется PCB другой частоты/типа, чем для экспортных моделей. В японских Toyota обычно используется 312 MHz, тогда как плата 0500 часто бывает 433 MHz. Скорее всего, для японской Axio вам нужна плата 0020 или 0010 PCB (312 MHz).

2. Уточните данные автомобиля
Чтобы подсказать точнее, укажите, пожалуйста:

• Точный год выпуска Axio
• Тип двигателя (1NZ-FE, 2NZ-FE и т. д.)
• Запуск кнопкой (smart key) или обычным ключом?
• Номер детали на оригинальном smart key (если есть)
• Тип системы IMMO, который показывает IM508 (Toyota Type 1, 2 и т. д.)

3. Примечания по процедуре программирования

• Раз эмулятор (APB112) работает и запускает автомобиль, связь с IMMO в порядке — проблема почти наверняка в несовпадении железа/частоты ключа.
• . Автомобиль не подаст сигнал и не подтвердит регистрацию ключа, если не обнаружит smart key на правильной частоте.
• Во время регистрации держите новый ключ ближе к кнопке запуска или рулевой колонке.

4. Рекомендуемое действие

• Попробуйте smart key с PCB 0020 или 0010 (312 MHz, японская частота).
• Проверьте, чтобы корпус ключа соответствовал правильному типу Toyota smart key для поколения вашей Axio.

Сначала проверьте частоту ключа — это наиболее вероятная причина, почему автомобиль не реагирует при программировании. Сообщите указанные выше данные, и можно будет сузить круг причин.

D-MASS сказал(а):

449444954496

Нажмите, чтобы раскрыть...

Спасибо за фотографии, D-MASS. Теперь картина полностью ясна:

Что подтверждают ваши фотографии:

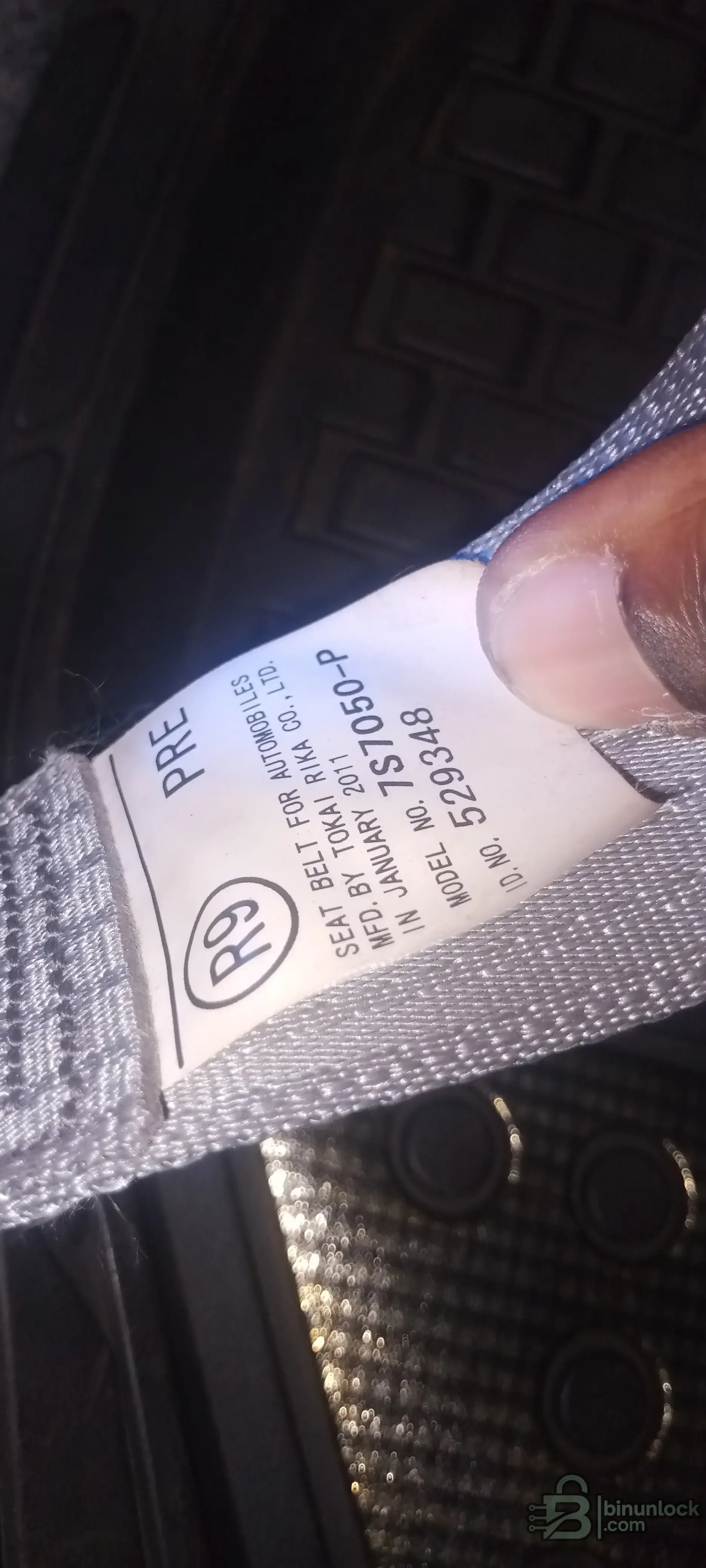

• Автомобиль: Toyota Corolla Axio для японского рынка, выпущена примерно в январе 2011 года (судя по бирке на ремне безопасности)

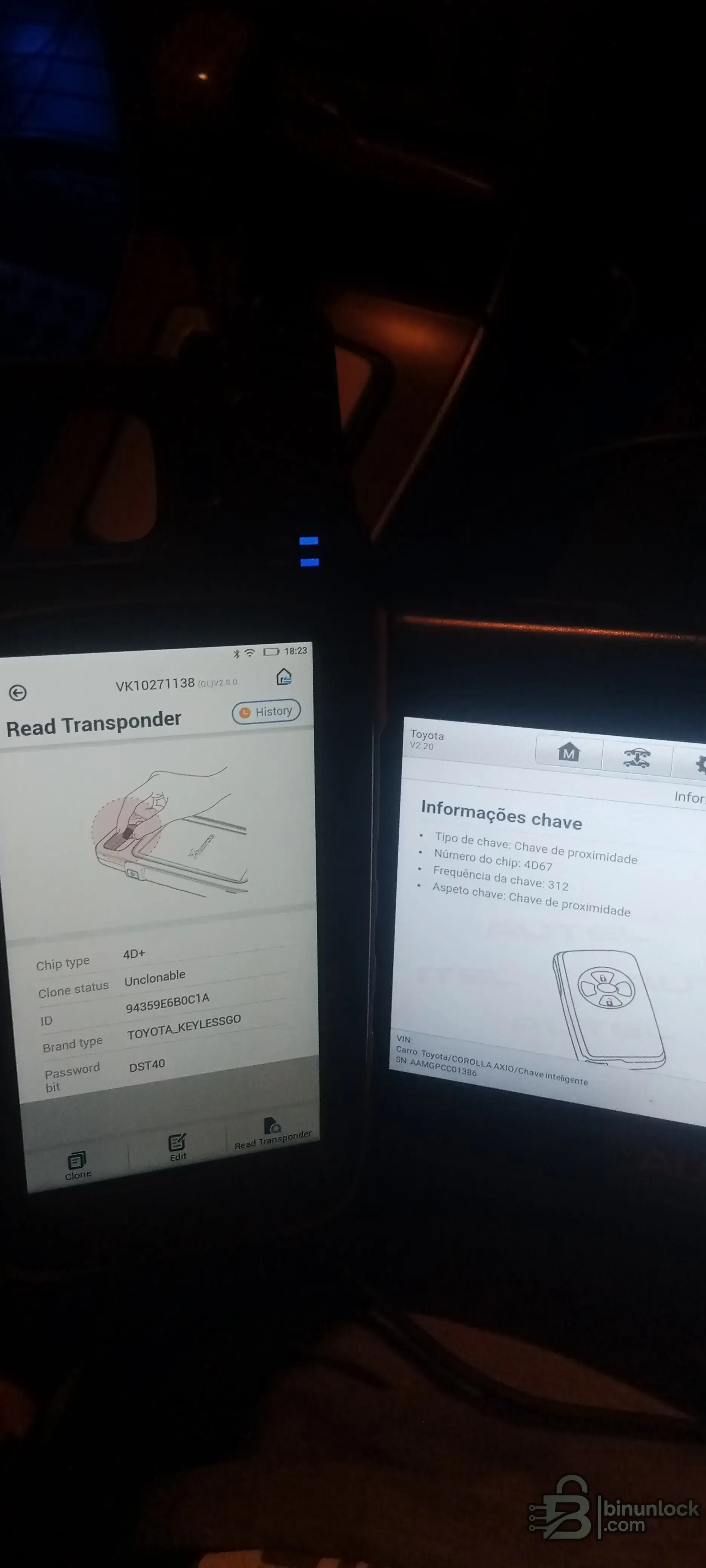

• Информация об оригинальном ключе: чип 4D67 (4D+), пароль DST40, частота 312 МГц, бесконтактный/смарт-ключ — TOYOTA_KEYLESSGO

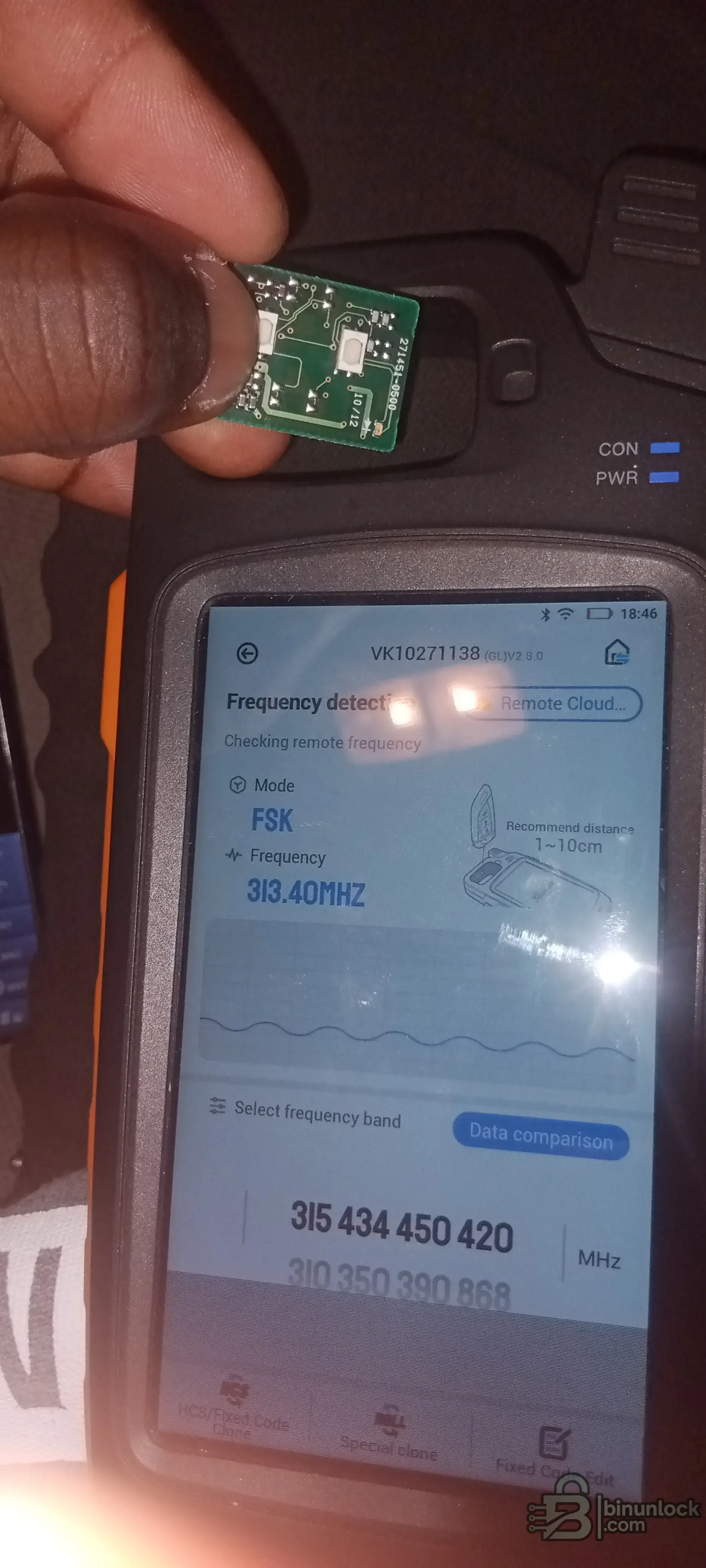

• Частота вашей платы 0500: 313.40 MHz FSK — это на самом деле очень близко к 312 МГц

Проблема

Частота на вашей плате 0500 (313.40 MHz) фактически находится в допустимом диапазоне для японской Toyota, так что частота не является здесь главной проблемой. Скорее всего, проблема в типе транспондерного чипа внутри нового ключа.

В вашем Axio используется система IMMO с 4D67 (DST40). Чтобы регистрация смарт-ключа прошла успешно, в новом ключе должен быть правильный транспондер, который система IMMO сможет распознать и зарегистрировать.

Проверьте следующие моменты:

1. Какой транспондерный чип установлен в вашем ключе 0500? Считайте его с помощью VVDI Mini Key Tool — показывает ли он 4D67 / DST40 или что-то другое? Если отображается другой тип чипа, автомобиль никогда не подтвердит его во время регистрации.

2. Плата 0500 предназначена для бесконтактного (смарт-ключа) доступа или это обычная плата только для пульта? Не все платы 0500 поддерживают функцию keyless-go/бесконтактного доступа. На плате должна быть катушка антенны бесконтактного доступа, чтобы автомобиль мог обнаружить ключ рядом с кнопкой запуска. Ваш оригинальный ключ — TOYOTA_KEYLESSGO — новый ключ тоже должен это поддерживать.

3. Во время процедуры «Добавить смарт-ключ» в IM508:
   • Выбираете ли вы правильный тип IMMO? Для Axio JP 2011 года это должен быть пункт Toyota → Smart Key → Тип 1 (4D/DST40).
   • Когда IM508 просит «предъявить новый ключ», прикладываете ли вы его непосредственно к кнопке запуска/остановки двигателя?
   • Остаётся ли эмулятор APB112 подключённым и активным во время добавления ключа?
4. Попробуйте сгенерировать ключ через IM508, а не просто зарегистрировать его: Зайдите в IM508 → Toyota → Система Smart Key → Добавить ключ (с APB112, имитирующим рабочий ключ). Перед попыткой регистрации IM508 должен записать данные транспондера 4D67 в новый ключ через инструмент VVDI.

Наиболее вероятная причина:

Плата 0500, которая у вас есть, скорее всего, предназначена только для пульта (кнопки запирания/отпирания/багажника) и не имеет встроенной функции транспондера бесконтактного доступа/смарт-ключа. Поэтому автомобиль не подаёт звуковой сигнал — он просто не может обнаружить ключ как бесконтактный рядом с кнопкой запуска.

Что вам нужно: плата смарт-ключа, поддерживающая бесконтактный доступ/keyless-go Toyota с чипом 4D67 на частоте 312 МГц. Ищите платы с явной маркировкой Toyota JP smart key (proximity) — обычно это платы 0020 или 0010, либо плата смарт-ключа Xhorse/KeyDIY с явной поддержкой бесконтактного доступа Toyota 4D67.

Можете считать транспондер из нового ключа 0500 с помощью Mini Key Tool и сообщить, какой чип он показывает? Это подтвердит, связана ли проблема с транспондером.

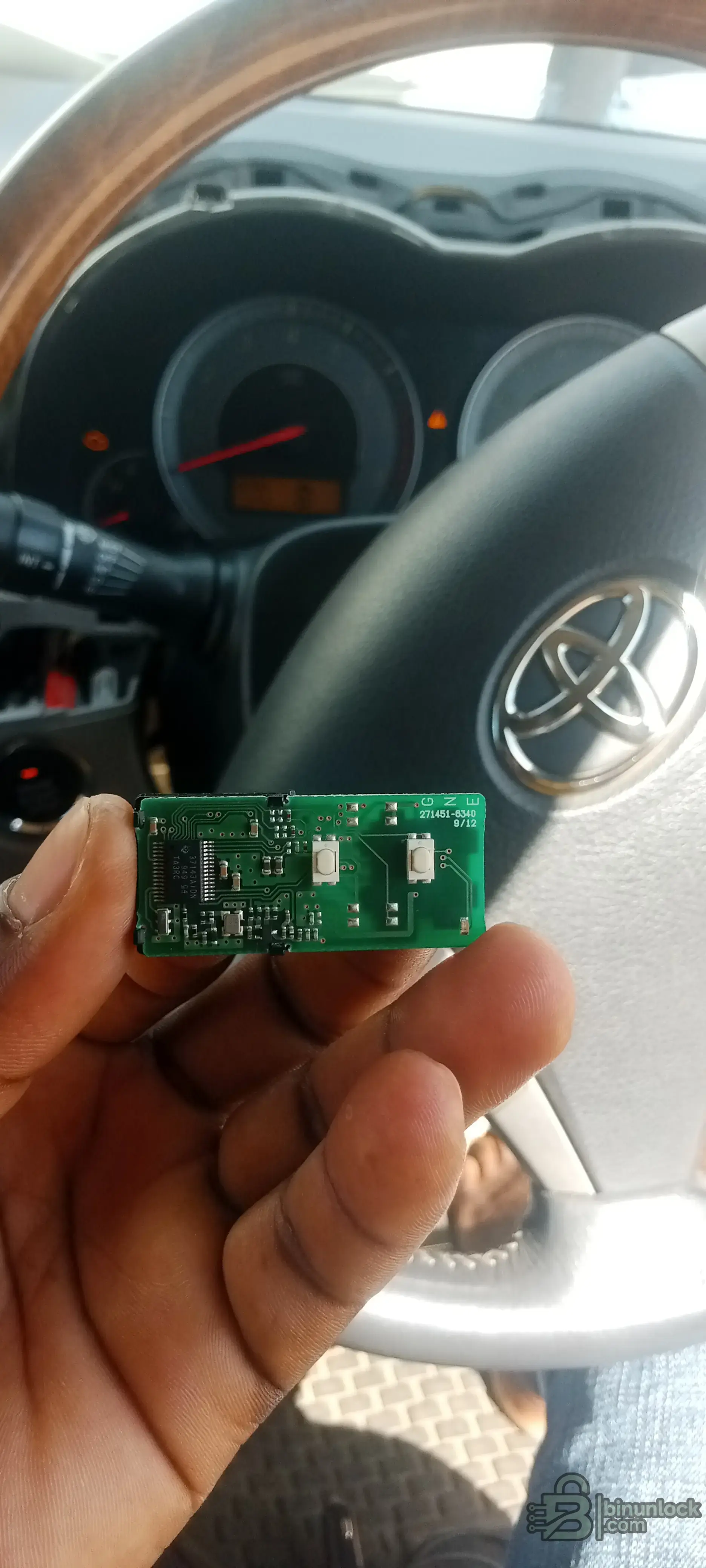

Запрограммировано, правильный FCC ID — 6340.

Рад слышать, что у вас всё получилось с программированием! Значит, правильная плата PCB для вашего японского Axio была 271451-6340, а не 0500 (271451-0500).

Да, это логично — 6340 подходит как правильная proximity-плата для японских smart key Toyota того поколения.

Спасибо, что вернулись и поделились решением — это поможет другим с такой же проблемой smart key Axio.
