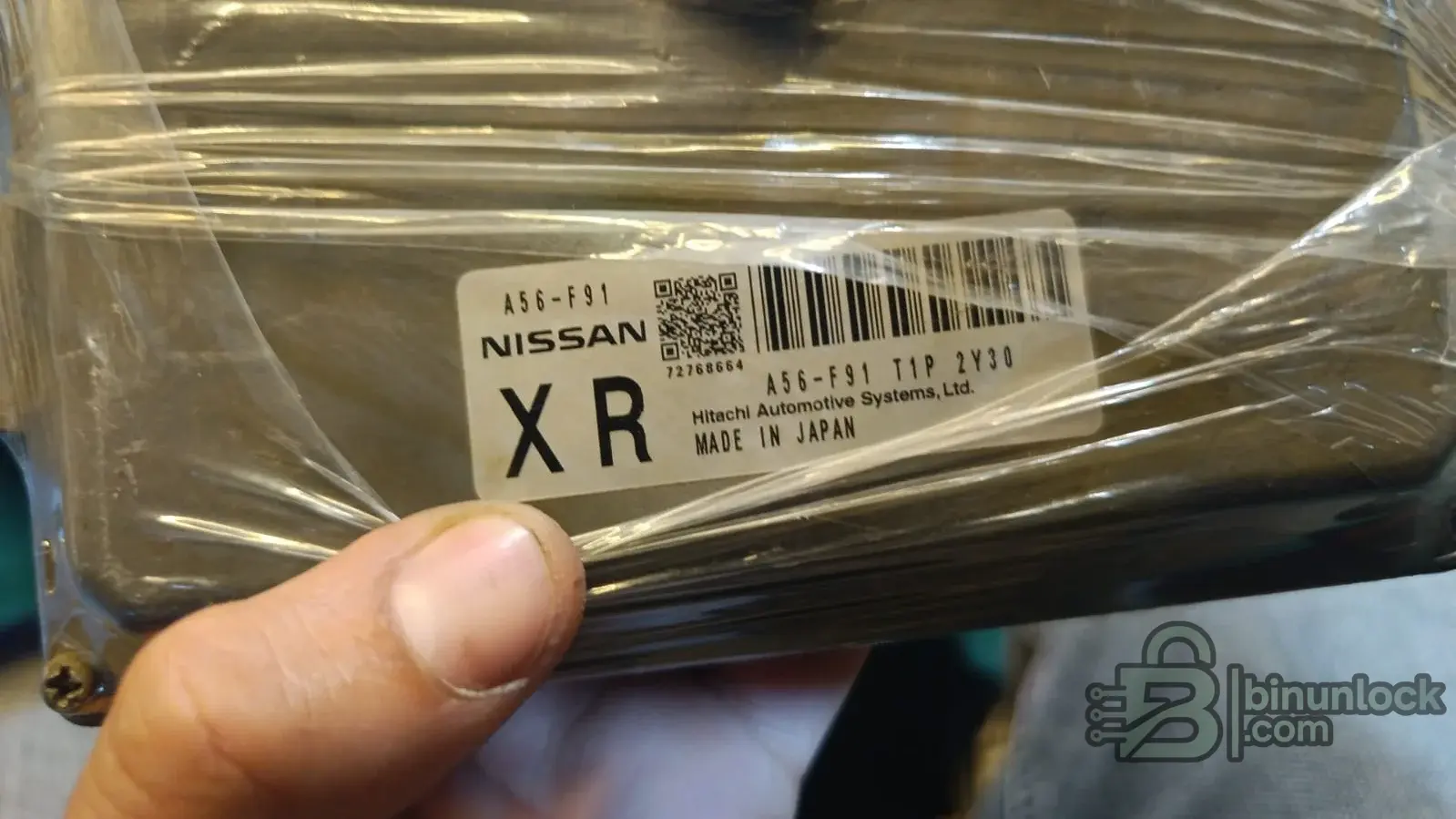

Распиновка NISSAN Hitachi, модуль 18
- Автор темы maxxxjoun
- Дата начала
Сообщение #2
Сейчас онлайн
- С нами
- 03.05.2025
- Сообщения
- 2 278
- Реакции
- 93 585
- Страна
- Антарктида
Для 112-контактного ECU N17 Hitachi в заводской документации ECM указана следующая bench/CANсхема подключения:
| Пин ECU | Назначение | Подключение на столе |
|---|---|---|
| 81 | Резервное питание ECM | Постоянные +12 V |
| 93 | Вход замка зажигания | Коммутируемые +12 V |
| 105 | Основное питание ECM | +12 V |
| 108 | Масса ECM | GND |
| 10, 11 | Массы ECM | GND |
| 84 | CAN-H | J2534 CAN-H / OBD pin 6 |
| 83 | CAN-L | J2534 CAN-L / OBD pin 14 |
Сообщение #3
Сообщение #4
Сейчас онлайн
- С нами
- 03.05.2025
- Сообщения
- 2 278
- Реакции
- 93 585
- Страна
- Антарктида

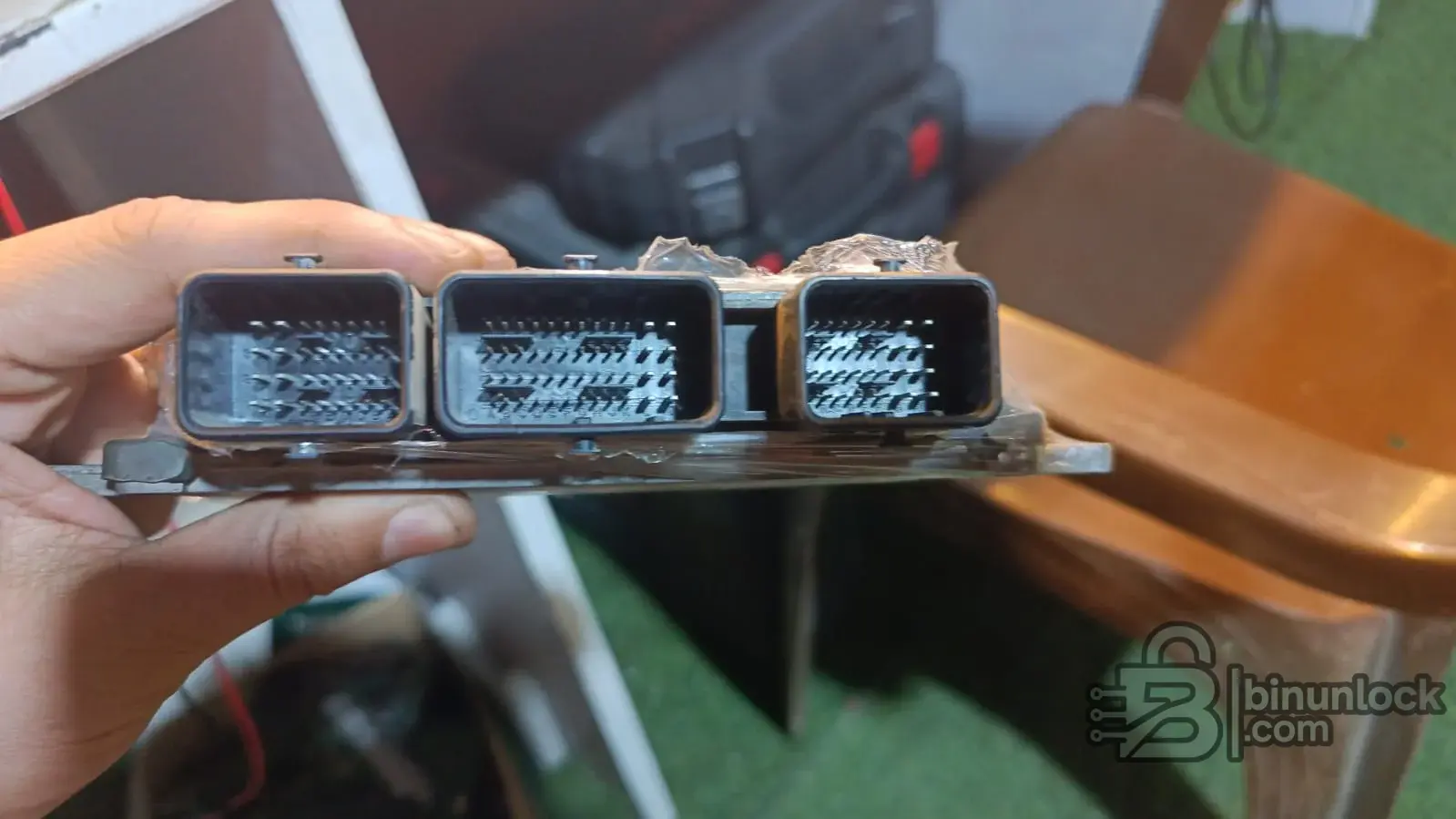

| Разъём | Положение на вашем фото | Диапазон пинов Nissan |
|---|---|---|
| A | Слева | 1–32 |
| B | По центру | 33–80 |
| C | Справа | 81–112 |
PCMFlash Модуль 18 — распиновка CAN на столе#
| Пин ECU | Ваш разъём | Назначение | Подключение |
|---|---|---|---|
| 10 | A10 | Масса ECM | GND |
| 11 | A11 | Масса ECM | GND |
| 81 | C1 | Резервное / постоянное питание ECM | +12 V |
| 83 | C3 | CAN-L | J2534 CAN-L / OBD 14 |
| 84 | C4 | CAN-H | J2534 CAN-H / OBD 6 |
| 93 | C13 | Вход зажигания | коммутируемые +12 V |
| 105 | C25 | Основное питание ECM | +12 V |
| 108 | C28 | Масса ECM | GND |
