Kubota Diagmaster K-Diag — дилерская диагностика и программирование 2025-09-10

Новая тема релиза Kubota Diagmaster (DM) + K-Diag Flow — диагностический пакет для техники Kubota: обсуждение, отзывы и помощь.

Kubota Diagmaster (DM) + K-Diag Flow — диагностический пакет для техники Kubota​#

Официальный Kubota Diagmaster с K-Diag Flow для DTC/кодов ошибок, параметров в реальном времени, тестов и пошаговых сервисных процедур.

Обзор
Дилерский диагностический пакет Kubota для сельскохозяйственной и строительной техники.

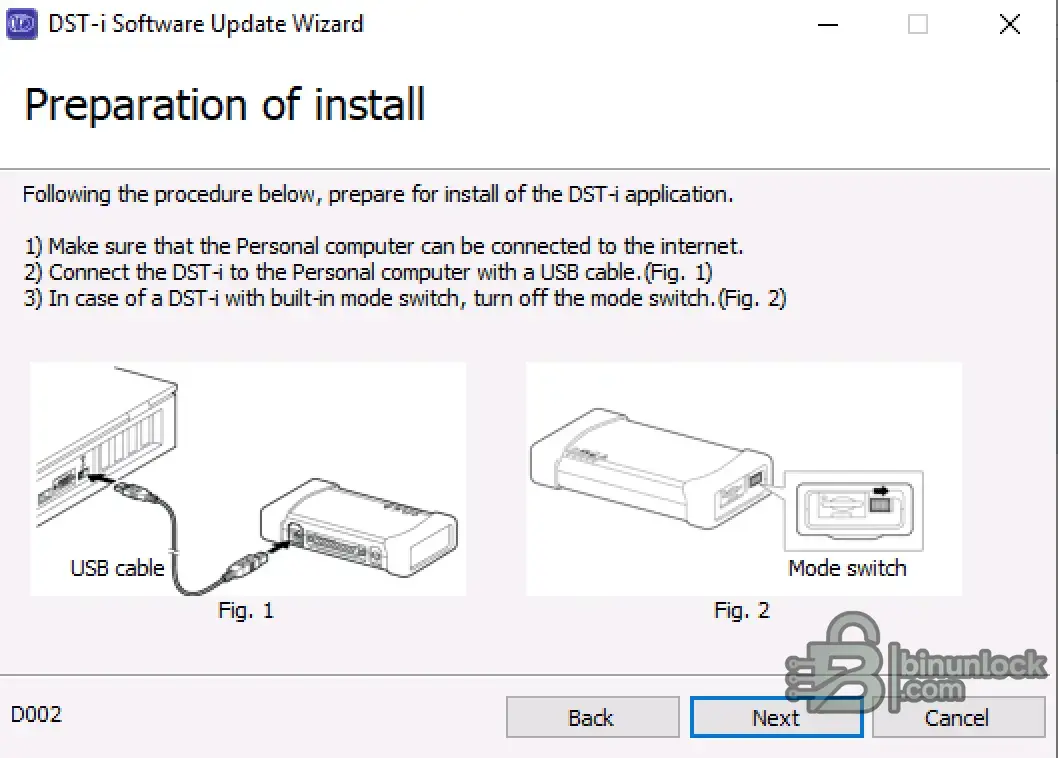

Включает Diagmaster (DM) и материалы K-Diag Flow для пошагового обслуживания; рассчитан на работу
с DENSO DST-i VCI.

Посмотреть вложение 781

Что входит в пакет
• Приложение Diagmaster v4.20 (Setup_Diagmaster_Ver420.exe)
• Пакеты Kubota DB/Release (например, ReleaseNote_DB_for_Kubota_With_03_05…...

Нажмите, чтобы раскрыть...

Часто задаваемые вопросы​#

Какая версия Windows рекомендуется?
Для максимальной стабильности во время прошивка ЭБУ и диагностики рекомендуется чистая установка Windows 10 (64-bit).
Совместимо ли с J2534 PassThru?
Большинство современных версий ПО поддерживают стандартные интерфейсы J2534, такие как Scanmatik 2 Pro, OpenPort 2.0, а также определённые адаптеры VCI.

Что внутри:

• Обзор и скриншоты
• История версий и совместимость
• Ссылка на скачивание и заметки по установке

Посмотреть полное описание и скачать — Kubota Diagmaster (DM) + K-Diag Flow — диагностический пакет для техники Kubota

Примечания к выпуску Ver. Kubota_4.2.10 Relnote Ver. 01
Дата: 2017/2/17

Привет! Есть ли для этого релиза более новая база данных?

Juretsky сказал(а):

Примечания к выпуску Kubota_4.2.10, версия 01
Дата: 2017/2/17

Привет! Есть ли более новая база данных для ...

Нажмите, чтобы раскрыть...

Пакет на странице ресурса включает Diagmaster v4.20 с пакетами DB/Release вплоть до входящих в комплект (DM001–DM006; примечания к выпуску датированы примерно 2017 годом). Именно эта версия сейчас доступна для скачивания.

Что касается более новых баз данных: Kubota периодически выпускает обновлённые пакеты DB через дилерский портал (сервис обновления Kubota Link / DST-i). В новые базы добавляется поддержка более поздних моделей машин и обновлённых DTC definitions. Однако они привязаны к действующей дилерской подписке/учётной записи Kubota, поэтому обычно не распространяются открыто.

Что можно сделать:

• Установить то, что входит в пакет — он охватывает широкий ряд машин Kubota с CAN/UDS, примерно до модельного года 2017.
• Если у вас есть доступ к дилерской учётной записи Kubota, новые обновления DB можно загрузить напрямую через механизм обновления Diagmaster или портал Kubota.
• Если на форуме появится более новый отдельный пакет DB или им поделится другой участник, его обычно можно будет установить поверх этой базовой версии v4.20.

Если напишете, с какой именно машиной (модель, год, двигатель) вы собираетесь работать, мы сможем сказать, покроет ли её входящая в комплект DB или точно понадобится более новый релиз.

Возможно, старой версией программы получится считать и стереть ошибки. У меня трактор типов M19 и M24. Модель IC-M7172

Juretsky сказал(а):

Возможно, на более старой версии программы получится читать и сбрасывать ошибки. Тип моего трактора ...

Нажмите, чтобы раскрыть...

Хорошая информация. Kubota M7-172 (IC-M7172) — машина уровня Tier 4 Final с двигателем V6108 и довольно продвинутой электроникой (на базе CAN/UDS). В зависимости от рынка она появилась примерно в 2014–2015 годах.

С комплектными пакетами v4.20 + DB (примечания к выпуску 2017 года):

Есть неплохой шанс, что M7-172 поддерживается для базовой диагностики — чтения/сброса DTC, freeze frame и, возможно, некоторых параметров в реальном времени. Комплектные DB-пакеты доходят примерно до того периода, а серия M7 была флагманской линейкой, которой Kubota наверняка уделила приоритетное внимание в диагностическом покрытии.

Что попробовать:

• Установить всё, как описано (Diagmaster v4.20 + все пакеты DB DM_00x + K-Diag Flow English MSI)
• Подключиться через DST-i (или попробовать адаптер J2534 по CAN — не гарантировано, но иногда для базового чтения/сброса работает)
• В Diagmaster перейти к выбору модели — ищите Tractor → M7 Series → M7-172 или что-то похожее
• Если модель есть в списке, то как минимум чтение/сброс DTC должно работать

Возможные ограничения этой версии DB:

• Некоторые более новые калибровки ECU или подсистемы (например, обновлённый контроллер трансмиссии, версии модулей DEF/SCR), добавленные после 2017 года, могут поддерживаться не полностью
• Содержимое пошаговой диагностики (K-Diag Flow) для серии M7 может быть неполным
• Для программирования/параметрирования почти наверняка понадобится дилерская лицензия в любом случае

По поводу вашего адаптера: Какой интерфейс вы планируете использовать — оригинальный DENSO DST-i или устройство J2534 (Scanmatik, OpenPort и т. д.)? От этого зависит, что вообще успешно подключится.

Попробуйте с комплектной DB и отпишитесь, появится ли M7-172 в списке моделей. Если нет — точно понадобится более новый пакет DB.

У меня есть адаптер Scanmatic 2 Pro.

Juretsky сказал(а):

У меня адаптер Scanmatic 2 Pro.

Нажмите, чтобы раскрыть...

Scanmatik 2 Pro — добротный адаптер J2534 PassThru, и есть хорошие шансы, что с Diagmaster он будет работать для базового обмена по CAN/UDS. Настройка выглядит так:

Шаги настройки Scanmatik 2 Pro с Diagmaster:

1. Установите драйверы Scanmatik 2 Pro и J2534 DLL на один и тот же ПК (убедитесь, что ПО и драйверы Scanmatik обновлены)
2. Установите Diagmaster v4.20 и все пакеты DB, как описано
3. Запустите Diagmaster → перейдите в Настройки → в выборе интерфейса найдите J2534 PassThru вместо DST-i
4. Выберите Scanmatik 2 Pro в списке устройств J2534
5. Подключитесь к диагностическому разъёму или OBD трактора при включённом зажигании

Важно:

• Diagmaster в первую очередь рассчитан на DENSO DST-i, поэтому поддержка J2534 неофициальная и ограниченная. Базовые функции, такие как чтение/очистка DTC, и параметры в реальном времени по CAN обычно работают, но некоторые расширенные функции (активации, программирование, обновление прошивки) могут не работать или быть недоступны
• Если Diagmaster не показывает вариант J2534 в меню интерфейса, возможно, он видит только DST-i — в таком случае нужно проверить, есть ли настройка в реестре или конфигурационный файл, принудительно включающий режим J2534
• Убедитесь, что Scanmatik настроен на 12V CAN mode, а на M7-172 используется правильная распиновка диагностического разъёма (стандартный 9-контактный Deutsch или 16-контактный OBD-II — в зависимости от рынка и жгута проводов)

Диагностический разъём на M7-172:

В серии M7 обычно используется 14-контактный диагностический разъём Kubota (не стандартный OBD-II). Для подключения Scanmatik может понадобиться переходной кабель Kubota 14-pin — OBD-II. Убедитесь, что CAN-H и CAN-L правильно разведены в адаптере.

Попробуйте и сообщите результат:

• Определяет ли Diagmaster Scanmatik как устройство J2534?
• Появляется ли M7-172 в списке выбора моделей?
• Устанавливается ли связь с ECU?

Так мы точно поймём, на каком этапе возникла проблема.

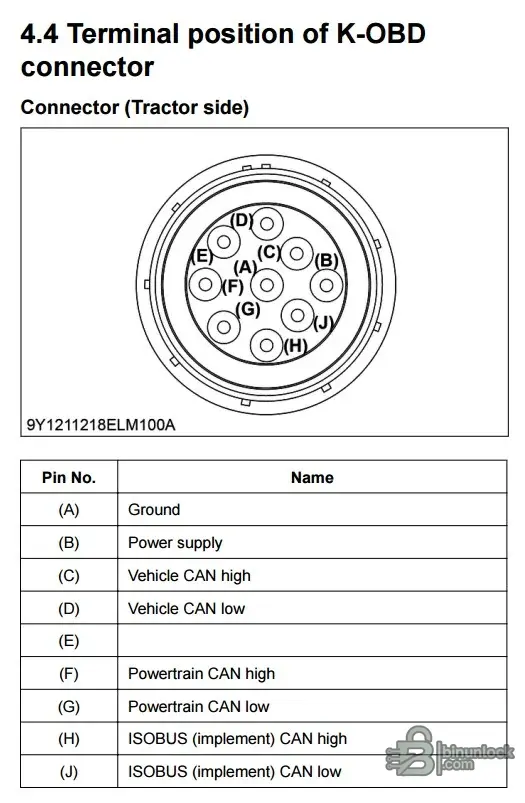

На всякий случай прикреплю распиновку разъёма. Может, кому-нибудь пригодится.

Juretsky сказал(а):

На всякий случай прикреплю распиновку разъёма. Может, кому-нибудь пригодится.

Нажмите, чтобы раскрыть...

Отличное дополнение, спасибо, что поделились! Это очень полезно для всех, кто работает с серией M7. Давайте чётко подведём итог по распиновке для этой темы:

Распиновка разъёма Kubota K-OBD (9-контактный Deutsch — M7132 / M7152 / M7172)

Номер разъёма: 9Y1211218ELM100A

• (A) — Масса
• (B) — Питание (+12V)
• (C) — CAN High автомобиля
• (D) — CAN Low автомобиля
• (E) — (не используется)
• (F) — CAN High силового агрегата
• (G) — CAN Low силового агрегата
• (H) — CAN High ISOBUS (навесное оборудование)
• (J) — CAN Low ISOBUS (навесное оборудование)

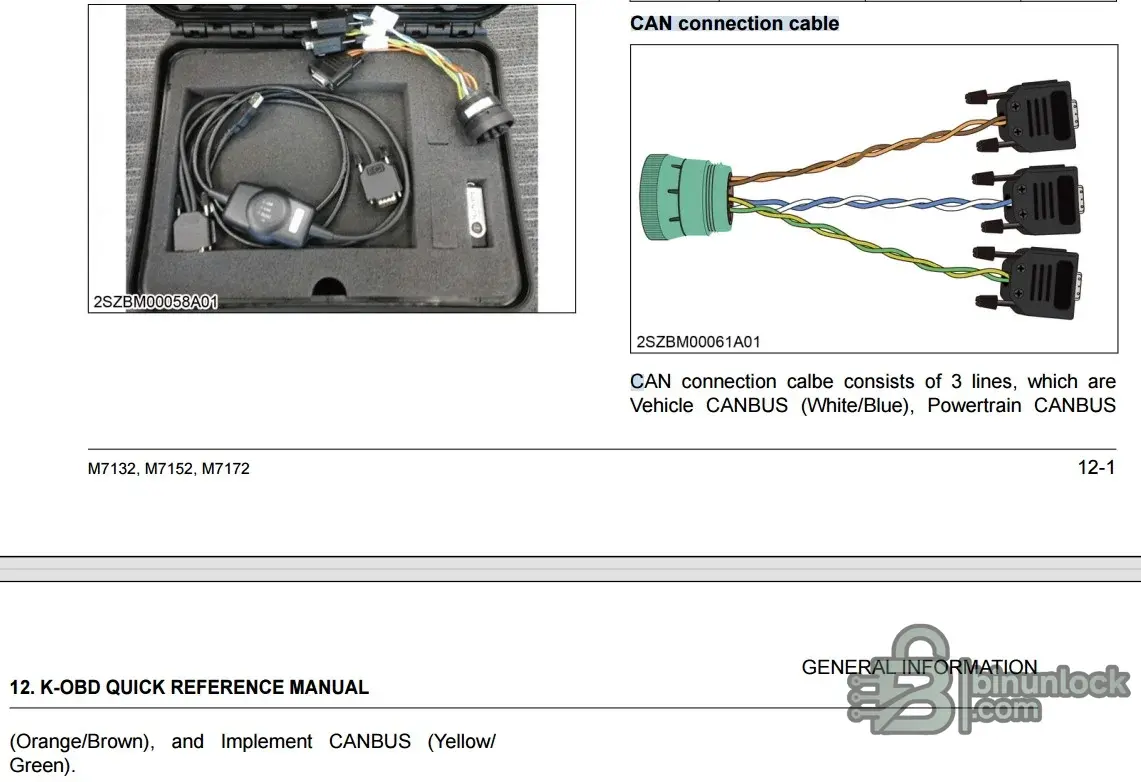

На этом разъёме три отдельных CAN-шины:

• CAN автомобиля (C/D) — белый/синий провода — приборная панель, кузовная электроника, общая сеть автомобиля
• CAN силового агрегата (F/G) — оранжевый/коричневый провода — ЭБУ двигателя, трансмиссия, система DEF/SCR
• CAN навесного оборудования (H/J) — жёлтый/зелёный провода — оборудование ISOBUS, гидравлические контроллеры

Для подключения Scanmatik 2 Pro:

Для диагностики двигателя (чтение/стирание DTC, параметры в реальном времени) на M7-172 нужно подключаться к CAN-шине силового агрегата — контакты F и G:

• CAN-H Scanmatik → контакт (F)
• CAN-L Scanmatik → контакт (G)
• GND Scanmatik → контакт (A)

Если также нужно работать с кузовными модулями/модулями автомобиля (приборной панелью и т. д.), вместо этого подключайтесь к контактам (C) и (D).

Нужно будет изготовить или найти переходной кабель с 9-контактного Deutsch на разъём OBD-II вашего Scanmatik, подключив нужную пару CAN к контактам OBD-II 6 (CAN-H) и 14 (CAN-L), а массу — к контакту 4/5.

Напишите, как пройдёт подключение, когда попробуете!
