DL501 Калибровка 2-го поколения

jhy сказал(а):

Посмотреть вложение 4349

Нажмите, чтобы раскрыть...

Всем привет..
Кто-нибудь может объяснить мне эту карту dl501 на ecm titanium?

1 вопрос: какая логика у этой карты?

2 почему Нм/с?

3 почему на первой картинке только 60% и значения от -100 до +100?

Заранее всем спасибо, если кто сможет объяснить мне эту карту лимитеров

jhy сказал(а):

Всем привет..
кто-нибудь может объяснить мне эту карту dl501 на ecm titanium?

1 вопрос: какая тут логи...

Нажмите, чтобы раскрыть...

Отличные вопросы — эти карты DL501 Gen2 не так-то просто понять с первого взгляда. Давайте разберём их.

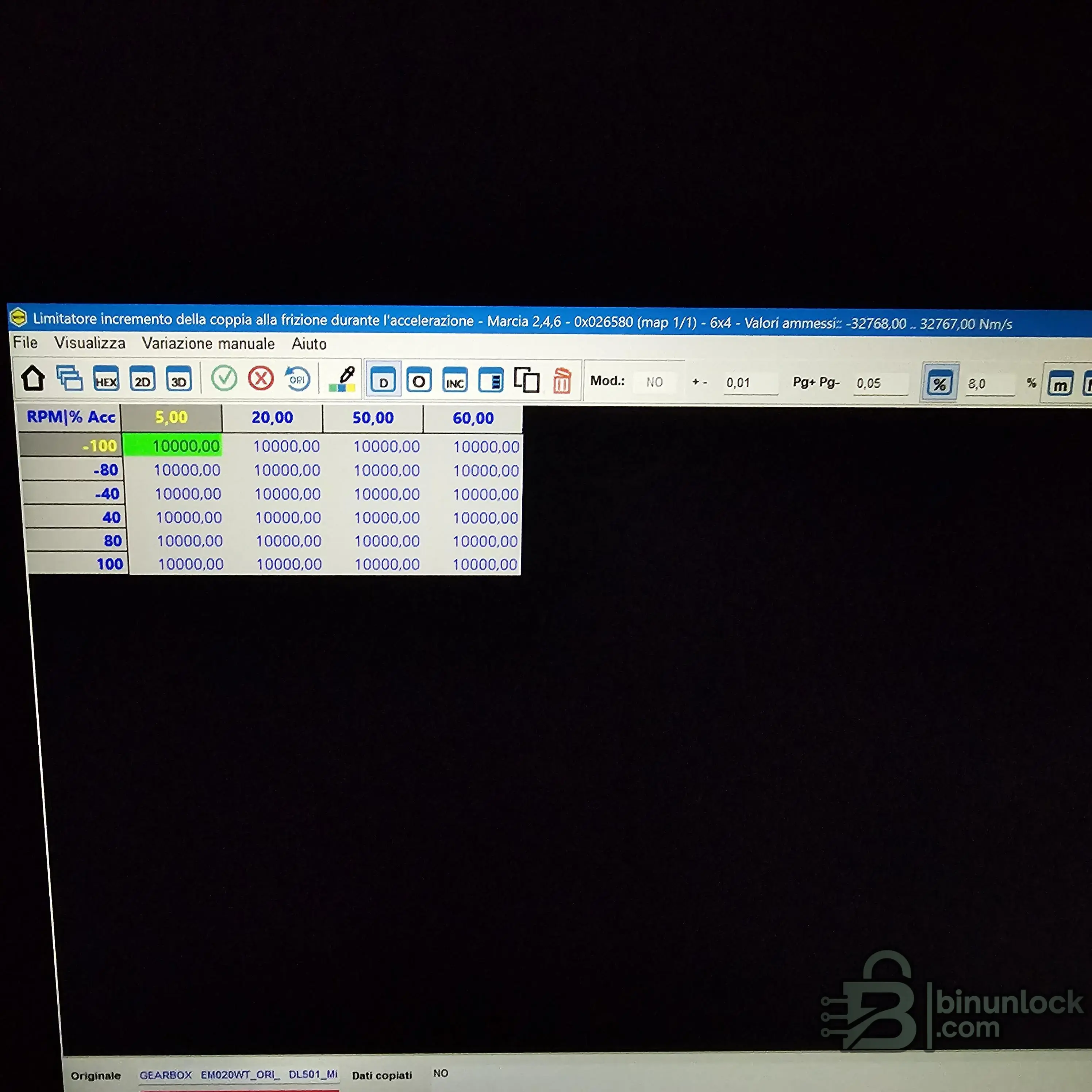

Изображение 1 — «Ограничитель скорости увеличения крутящего момента на сцеплении при разгоне — передачи 2, 4, 6»
(Clutch torque increase rate limiter during acceleration — Gears 2, 4, 6)

Адрес: 0x026580 — карта 6×4 — Единица измерения: Нм/с

1. Логика этой карты:
Эта карта ограничивает скорость (темп), с которой TCU может увеличивать прижимной момент сцепления при разгоне на чётных передачах (2, 4, 6). Это защитная функция для комфорта — она не даёт пакету сцеплений мгновенно получать полное давление, что вызывало бы жёсткое включение или ударные нагрузки на трансмиссию.

Все значения выставлены на 10000 Нм/с, то есть практически «без ограничений» — ограничитель скорости фактически отключён. TCU может наращивать момент сцепления так быстро, как захочет. Это типично для производительной стейдж-калибровки.

2. Почему Нм/с?
Единица Нм/с здесь означает «ньютон-метры в секунду» — это скорость изменения крутящего момента (производная момента), а не статическое значение момента. Она задаёт максимально допустимую скорость нарастания момента сцепления. Проще говоря:

• Низкое значение (например, 500 Нм/с) = медленное, плавное включение сцепления
• Высокое значение (например, 10000 Нм/с) = почти мгновенное включение сцепления

3. Почему оси идут от -100 до +100 и только до 60%?

• Ось Y (RPM|% Acc): от -100 до +100 — Это не RPM, несмотря на подпись. Она показывает скорость изменения положения педали акселератора (или градиент запроса момента) в процентах. Отрицательные значения = водитель отпускает газ, положительные = нажимает газ. Диапазон охватывает всё: от полного отпускания (-100) до полного кикдауна (+100).
• Ось X: 5, 20, 50, 60 — Это опорные точки положения педали (% акселератора). Карта заканчивается на 60%, потому что при нажатии педали выше ~60% TCU обычно переходит на другую стратегию управления (например, логику полного момента / спортивных переключений), где этот ограничитель скорости уже не работает, либо для больших положений педали используется отдельная карта.

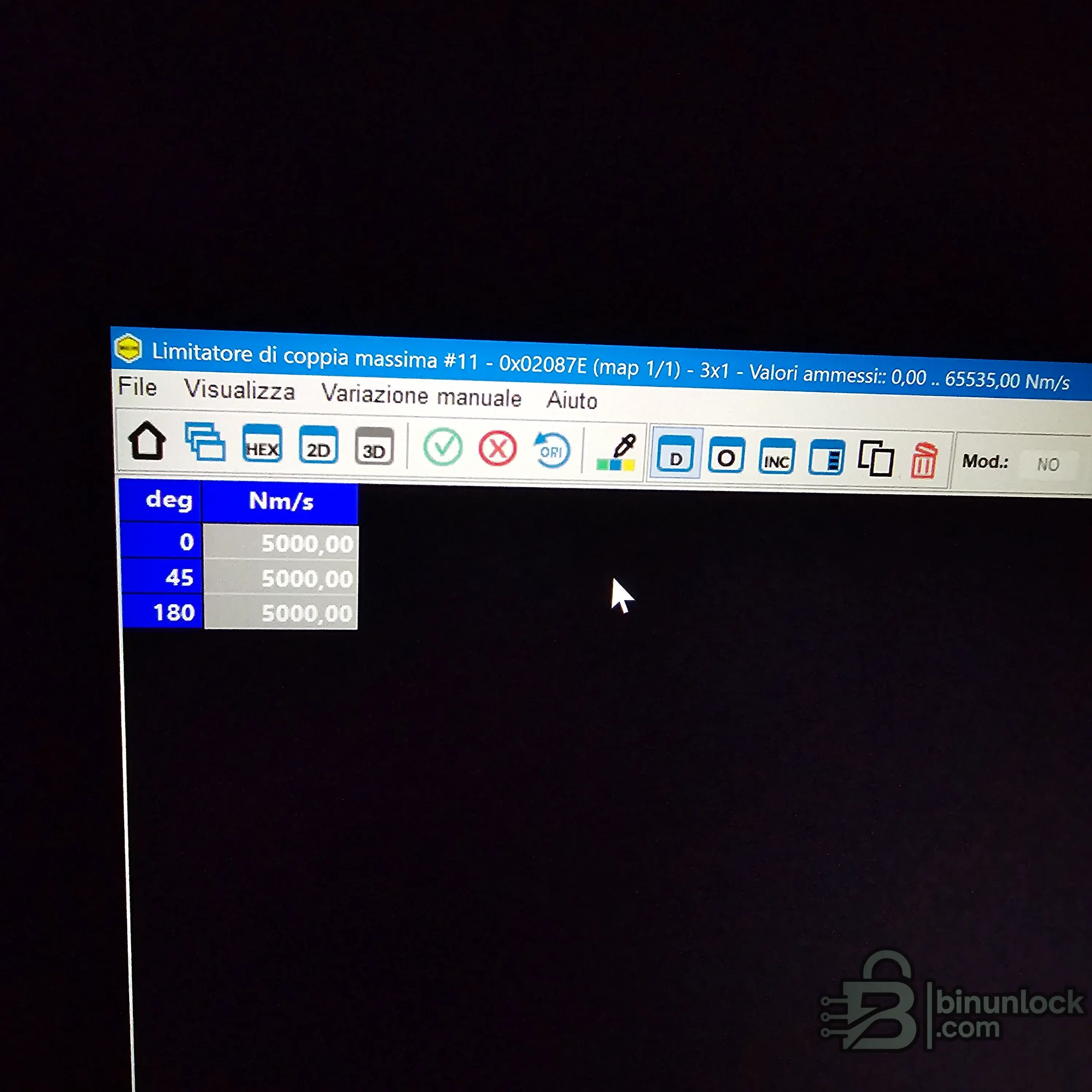

Изображение 2 — «Ограничитель максимального крутящего момента #11»
Адрес: 0x02087E — карта 3×1 — Единица измерения: Нм/с

Логика:
Это ограничитель максимальной скорости изменения момента, зависящий от угла поворота руля (град): 0°, 45°, 180°. DL501 использует сигнал угла поворота руля для регулирования подачи момента — в крутых поворотах TCU может ограничивать скорость нарастания момента, чтобы избежать напряжения трансмиссии или недостаточной поворачиваемости в системе Quattro.

Все значения выставлены на 5000 Нм/с — опять же, фактически без ограничений / отключено. В стоке значения обычно ниже при больших углах поворота руля (например, 180°), чтобы защитить центральный дифференциал и уменьшить недостаточную поворачиваемость при крутых манёврах.

Итог

• Обе карты управляют скоростью изменения момента, а не самим моментом
• Нм/с = скорость нарастания момента
• В калибровке, которую вы смотрите, эти ограничители выкручены на максимум (производительная прошивка)
• В стоковых файлах значения будут разными — более низкая скорость при частично нажатой педали, больших углах поворота руля и при отпускании газа, для комфорта и защиты трансмиссии

Если хотите понять, как это работает в стоке, сравните эти карты со своим файлом ORI (вижу, у вас во вкладке загружен «EM020WT_ORI»). Разница точно покажет, что было изменено.

На фото — значения стока на карте dl501...

jhy сказал(а):

На картинках стоковые значения на карте dl501...

Нажмите, чтобы раскрыть...

Спасибо за уточнение! Если это стоковые значения, то интерпретация существенно меняется.

Изображение 1 — ограничитель скорости нарастания крутящего момента сцепления (передачи 2, 4, 6) — сток

Значения 10000 Нм/с по всей карте означают, что с завода Audi/VW не ограничивает активно скорость нарастания момента сцепления на чётных передачах при разгоне. TCU может поднимать давление в сцеплении настолько быстро, насколько требуется.

Для DL501 Gen2 это логично: это двухсцепленчатый агрегат, и при разгоне на уже включённом сцеплении (чётные передачи 2, 4, 6) проскальзывания нет. Сцепление уже замкнуто. Поэтому ограничитель выставлен на очень высокое значение в духе «без разницы», так как в этом сценарии он фактически не нужен.

Важные карты, которые стоит посмотреть:

• Нечётные передачи (1, 3, 5, 7) — второй пакет сцеплений. Проверьте, отличаются ли там значения и ниже ли они.
• Карты переключений — нарастание момента при фактическом переключении передачи, когда одно сцепление передаёт момент другому.
• Карты Launch / creep — где проскальзывание сцепления намеренное и ограничение скорости действительно важно.

Изображение 2 — максимальный ограничитель момента №11 (угол поворота руля) — сток

Ровные 5000 Нм/с при 0°, 45°, 180° — опять же, в стоке Audi не делает различий по углу поворота руля в этой конкретной таблице ограничителя. Это высокое пороговое значение, которое по сути говорит: «активных ограничений нет».

Однако есть несколько карт «Limitatore di coppia massima» (с №1 по №11+). Эта №11 может быть резервной таблицей или таблицей для определённого режима работы. Основное управление моментом, скорее всего, находится в картах с меньшими номерами.

Что проверить дальше

• Посмотрите аналог Изображения 1 для нечётных передач (Marcia 1,3,5,7) — там, вероятно, будут более низкие и различающиеся значения.
• Проверьте карты «Limitatore di coppia massima» с №1 по №10 — именно там заданы реальные ограничения момента для каждой передачи/условия.
• Поищите карты давления при переключении / момента при переключении — именно там DL501калибровка действительно важна для производительности.

Какая SW-версия у этой калибровки? И с каким двигателем/автомобилем она используется? Это поможет понять, почему стоковые значения выставлены именно так: у 3.0 TDI и 4.0 TFSI базовые стратегии управления моментом будут сильно отличаться.

jhy сказал(а):

3.0 tdi

Нажмите, чтобы раскрыть...

Ок — на 3.0 TDI часто бывает, что многие таблицы «лимитеров» оставлены с очень высокими потолками (как ваши 10000/5000 Nm/s), потому что реальное управление происходит в другом месте (управление переключениями/давлением, отслеживание запроса момента и ограничения модели крутящего момента, связанные с защитой двигателя и трансмиссии).

Отвечая на ваши исходные вопросы по стоку DL501 Gen2 на 3.0 TDI

1) Какая логика у этой карты?
Эта конкретная таблица обычно используется как [b>ограничение скорости изменения (как быстро чему-либо разрешено меняться)[/b].
На практике, если она выставлена очень высоко, это значит: ECU/TCU здесь вас не ограничит; реальное ограничение момента или контроль проскальзывания сцепления выполняют другие функции (модель момента, лимитеры двигателя, логика целевого давления сцепления/переключений, стратегии защиты).

2) Почему Nm/s?
Потому что это [b>производная / скорость нарастания[/b] крутящего момента (или запроса момента / заданного момента сцепления), а не абсолютное значение момента.
То есть она ограничивает: d(крутящий момент)/dt (как быстро может нарастать крутящий момент).

3) Почему на первой картинке «только 60%» и ось -100…+100, а значения доходят до диапазона «100% / high»?

• Эта -100…+100 ось обычно соответствует [b>направлению изменения педали/дросселя / градиенту запроса водителя[/b] (отрицательное = отпускание, положительное = нажатие).
• То, что таблица только до 60% педали обычно означает: выше этого TCU использует [b>другую стратегию/таблицу[/b] (поведение при полной нагрузке, другую логику нарастания крутящего момента или другой режим управления переключением/сцеплением).

Что мне нужно точно подтвердить (чтобы не гадать о точном значении оси)
Пожалуйста, скажите/процитируйте:
1) Эта название карты + номер/адрес из «первой картинки»
2) название карты + номер/адрес из «ограничителя максимального крутящего момента #11» (вторая картинка)
3) Это только из DL501 TCU (ПО) и точная версия SW/номер детали TCU (если указаны)

Если скинете подписи/ID таблиц (хоть текстом), я смогу точно сказать, что означают входы/выходы и какие другие карты «перехватывают» управление выше 60% в вашей калибровке 3.0 TDI.

Максимальные значения на картинках примерно 32000 и 65000, значит 10000 и 5000 — это не высокие значения или всё-таки высокие? А карта в градусах не может относиться к температуре масла в коробке?

jhy сказал(а):

Максимальные значения на изображениях — около 32000 и 65000, так что 10000 и 5000 не являются высокими значениями, оп...

Нажмите, чтобы раскрыть...

Отличное замечание! Ты прав, что обратил на это внимание. Давай разберём оба пункта.

1) 10000 и 5000 — это высокие значения относительно допустимых максимумов?

• Изображение 1: Допустимые значения: -32768,00 ... 32767,00 Nm/s → стоковое значение: 10000 Nm/s → примерно 30% от максимума
• Изображение 2: Допустимые значения: 0,00 ... 65535,00 Nm/s → стоковое значение: 5000 Nm/s → примерно 7,6% от максимума

Ты абсолютно прав — это не высокие значения! На самом деле они умеренные/консервативные. Это значит, что эти карты активны и реально ограничивают скорость нарастания крутящего момента. Они не «отключены», как я предполагал ранее.

То есть на практике:

• Здесь TCU sta намеренно ограничивается нарастание крутящего момента на сцеплении до 10000 Nm/s при ускорении
• Ограничитель #11 активно сдерживает скорость изменения крутящего момента на уровне 5000 Nm/s

Для calibrazione производительности эти значения можно увеличить, чтобы получить более агрессивную реакцию сцепления.

2) Градусы (deg) на изображении 2 — температура масла или угол поворота руля?

Ты сделал отличное замечание. Это действительно может быть температура масла в коробке, а не угол поворота руля. Точки по оси:

• 0°C — холодное масло
• 45°C — масло прогревается
• 180°C — очень горячее масло (защита от перегрева)

Логически это гораздо больше похоже на правду, потому что:

• 180° как угол поворота руля — крайнее и малополезное значение для точки оси
• 180°C как температура масла — классическое значение термозащиты для DL501
• То, что значение одинаково для всех температур (5000 Nm/s), говорит о том, что в стоке для этого конкретного ограничителя нет температурной дифференциации, но в calibrazione кастомной прошивке значение можно снизить при высоких температурах, чтобы защитить сцепления

Так что, скорее всего, ты прав — ось — это температура масла ATF в °C, а не угол поворота руля.

Чтобы подтвердить это на 100%, можешь проверить, есть ли в описании карты (или в damos/a2l, если доступен) метка оси? Или скажи мне точный номер SW от TCU, и я смогу проверить.
