THINKDIAG 2 и EDIAG Plus — восстановление прошивки через USB-C без программатора 1.1.3

TD2 / EDIAG Plus Recovery — приложение для Android, предназначенное для восстановления прошивки диагностических адаптеров THINKDIAG 2 и EDIAG Plus, в том числе после прерванной или неудачной перепрошивки.

Главное преимущество: восстановление прошивки без J-Link, ST-Link, внешнего программатора и отдельного источника питания 12 В!

Приложение взаимодействует с адаптером напрямую через стандартный разъём USB Type-C, расположенный на обратной стороне его платы. Во время восстановления смартфон или планшет Android с поддержкой USB OTG обеспечивает и связь, и питание.


Восстановление после прерванной перепрошивки

Процедура успешно проверена после намеренного прерывания записи прошивки. Затем адаптер перепрошили через USB-C, и приложение подтвердило полное совпадение записанной прошивки с данными контрольного чтения.

Поэтому программа особенно полезна для восстановления поддерживаемых адаптеров с неполной или повреждённой основной прошивкой без внешнего аппаратного программатора.

Основные возможности

• Восстановление напрямую через USB-C — запись прошивки через встроенный разъём Type-C адаптера.
• Без внешнего программатора — J-Link, ST-Link и специальное оборудование для прошивки не требуются.
• Без внешнего питания 12 В — в проверенной процедуре восстановления необходимое питание подаётся через USB OTG.
• Восстановление после прерывания записи — успешно проверено после намеренного прерывания прошивки.
• Оригинальная прошивка — встроенный образ THINKDIAG 2 V20.45.
• Прошивка USB Hybrid — экспериментальная прошивка для диагностики по USB с совместимым модифицированным ПО X-431.
• Поддержка собственных BIN-файлов — загрузка и запись совместимого полного образа прошивки.
• Проверка полным контрольным чтением — автоматическое сравнение записанной прошивки с повторно считанными данными.
• Проверка адаптера по Bluetooth — чтение идентификационных данных устройства и сведений о прошивке после восстановления.
• Экспорт отчётов — сохранение информации об операции и адаптере.
• Встроенное руководство по восстановлению — пошаговые инструкции с изображениями платы.

Варианты прошивки

1. TD2 Original — V20.45

Оригинальный образ входит в комплект и позволяет восстановить штатное программное обеспечение поддерживаемого адаптера.

2. TD2 USB Hybrid — Test

Экспериментальный образ прошивки для диагностической связи по USB с модифицированным приложением X-431.

Этот вариант предназначен для тестирования и требует соответствующей модификации X-431 с поддержкой USB-подключения.

3. Собственная прошивка в формате BIN

Опытные пользователи могут выбрать полный BIN-файл прошивки. Образ должен быть совместим с аппаратной частью адаптера.

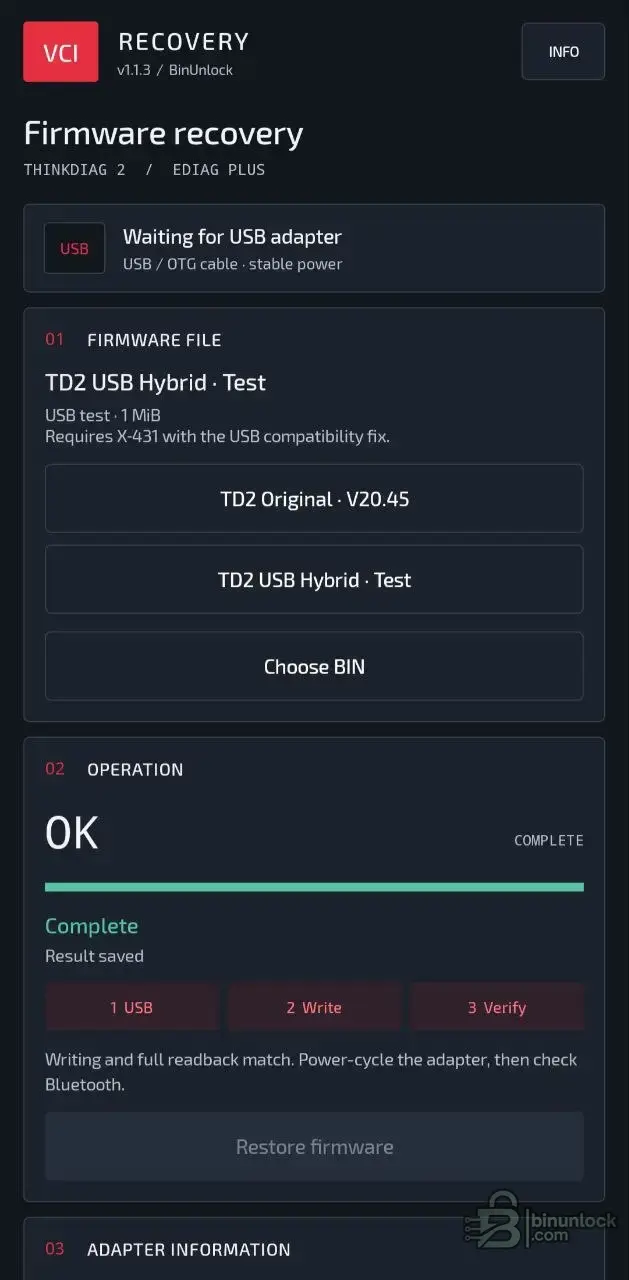

Как восстановить прошивку

1. Подключите адаптер к смартфону или планшету Android через задний разъём USB Type-C, используя кабель USB OTG с поддержкой передачи данных.
2. При необходимости переведите адаптер в режим восстановления по встроенной инструкции для поддерживаемой ревизии платы.
3. Откройте TD2 / EDIAG Plus Recovery.
4. Выберите оригинальную прошивку, тестовый образ USB Hybrid или совместимый собственный BIN-файл.
5. Запустите восстановление и разрешите доступ к USB, когда Android запросит разрешение.
6. Дождитесь окончания записи прошивки и проверки полным контрольным чтением.
7. Отключите и снова подайте питание на адаптер.
8. Подключитесь по Bluetooth и проверьте сведения о восстановленном адаптере.

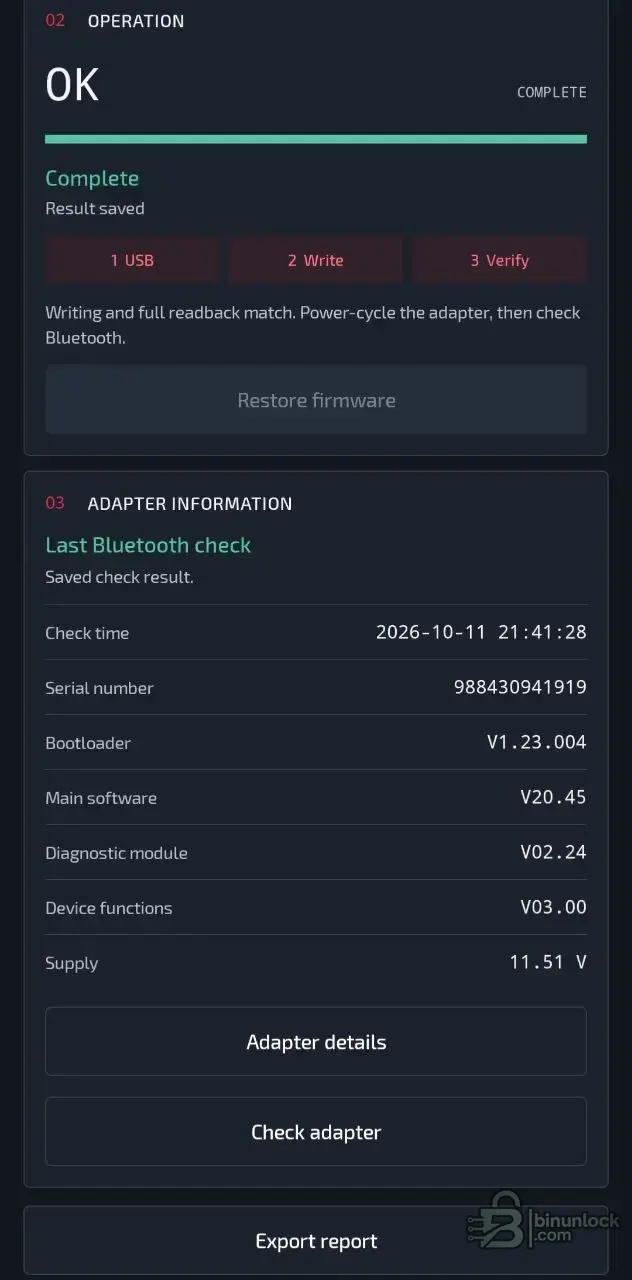

Сведения об адаптере по Bluetooth

После восстановления приложение может считать:

• Серийный номер адаптера
• Версию загрузчика
• Версию основного ПО
• Версию диагностического модуля
• Версию функций устройства
• Напряжение питания

Результаты можно экспортировать для дальнейшего использования.

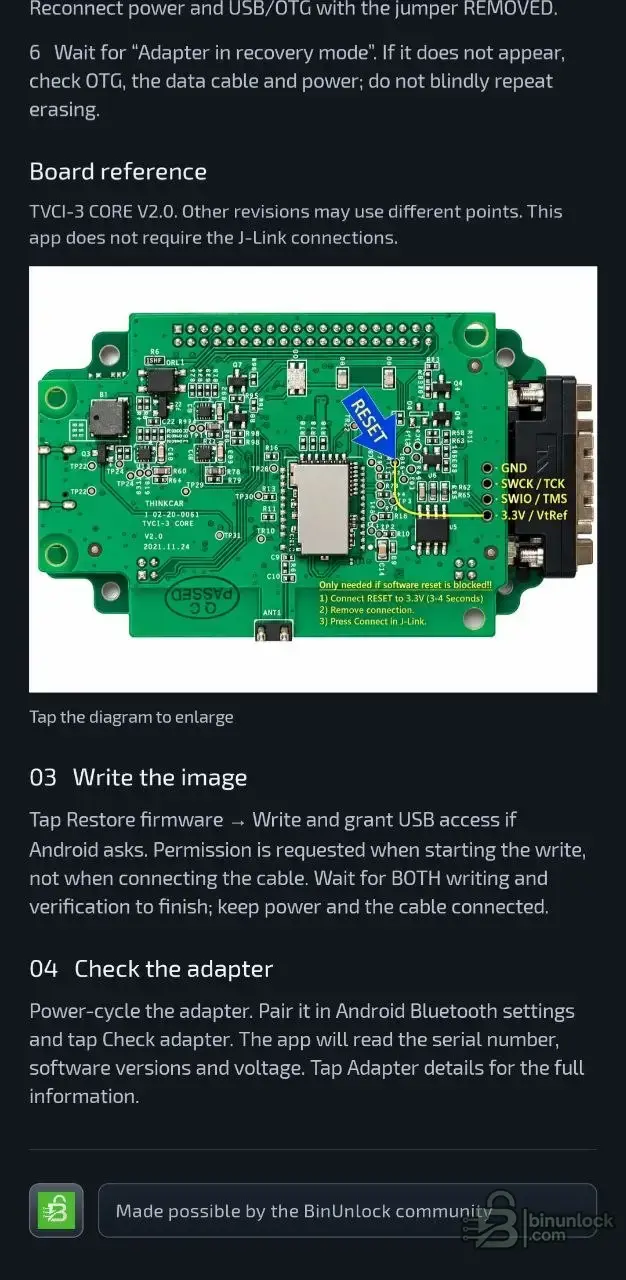

Встроенное руководство по аппаратному восстановлению

В приложении есть иллюстрированные инструкции по переходу в режим восстановления и подключению через USB.

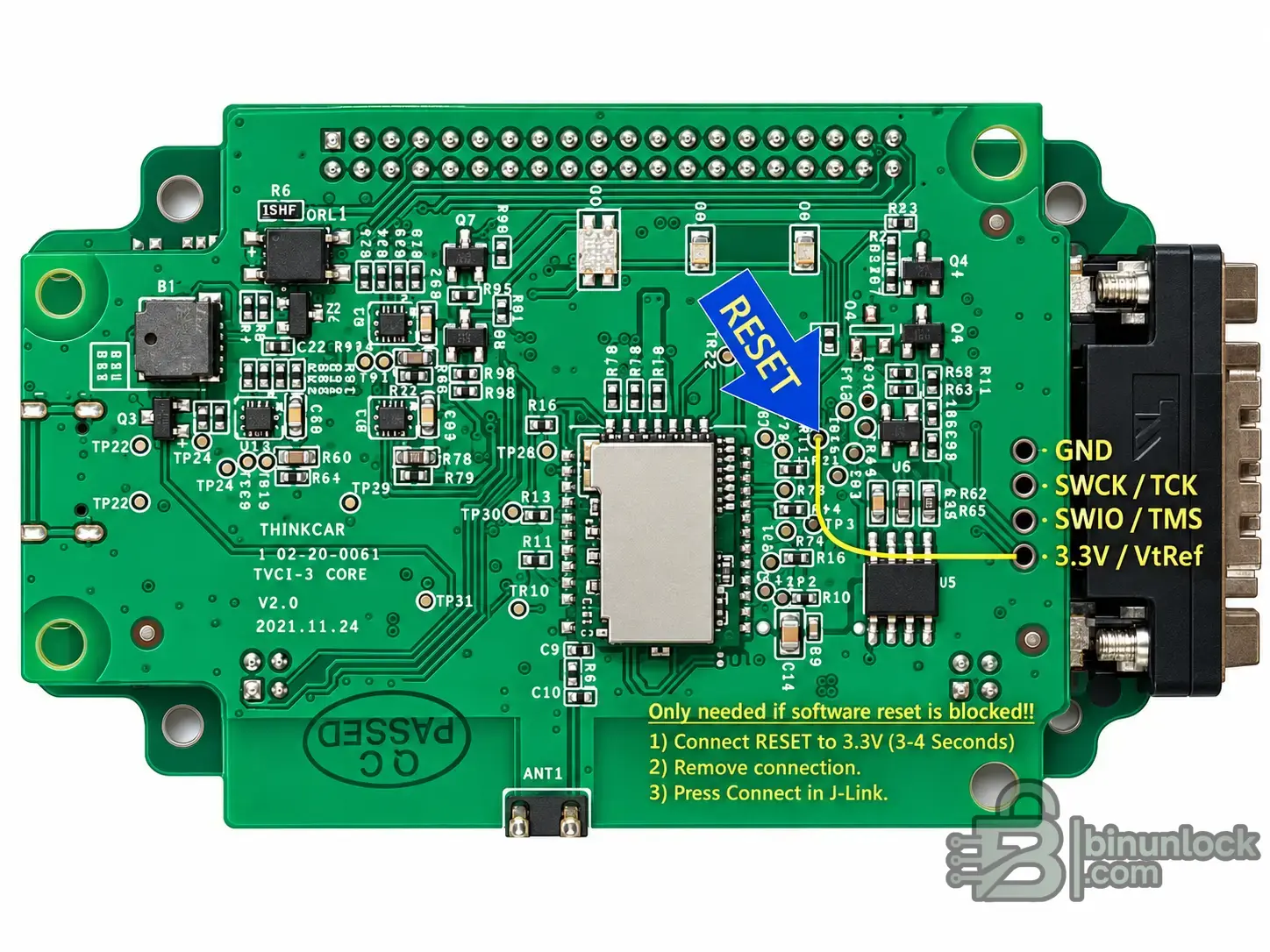

Приведённый пример платы относится к TVCI-3 CORE V2.0; на изображении отмечены точки подключения, используемые при восстановлении.

Для поддерживаемой процедуры восстановления прошивки по USB подключение J-Link не требуется.

У других аппаратных ревизий расположение элементов платы и порядок входа в режим восстановления могут отличаться.

Требования

• Смартфон или планшет Android с поддержкой USB OTG
• Совместимый кабель или переходник USB OTG с передачей данных
• Поддерживаемый диагностический адаптер THINKDIAG 2 / EDIAG Plus
• Доступ к заднему разъёму USB Type-C адаптера

Важные замечания

• Для показанной процедуры восстановления по USB внешний источник питания 12 В не нужен.
• Обеспечьте надёжное USB-соединение на время записи прошивки и проверки.
• Следуйте инструкции по входу в режим восстановления именно для вашей ревизии платы.
• Прошивка USB Hybrid является экспериментальной и требует совместимых модификаций ПО X-431.
• Используйте только образы прошивок, совместимые с аппаратной частью вашего адаптера.

TD2 / EDIAG Plus Recovery — самостоятельное приложение для Android, позволяющее перепрошивать поддерживаемые диагностические адаптеры через USB-C без компьютера с Windows, внешнего программатора и отдельного источника питания 12 В.
