Калькулятор контрольных сумм Trim форсунок Caterpillar — автономная специализированная утилита для пересчёта поддерживаемых trim-файлов форсунок Cat и контрольных сумм байтовых блоков FLS после контролируемого редактирования. Приложение принимает текст из раздела Data trim-файла, отображает его контрольную сумму и серийный номер форсунки, а также позволяет обновить эту идентификационную информацию. Второй режим рассчитывает контрольную сумму для FLS-блока байтов фиксированной длины. Утилита не связывается с ECM и не создаёт данные измеренной калибровки форсунки.

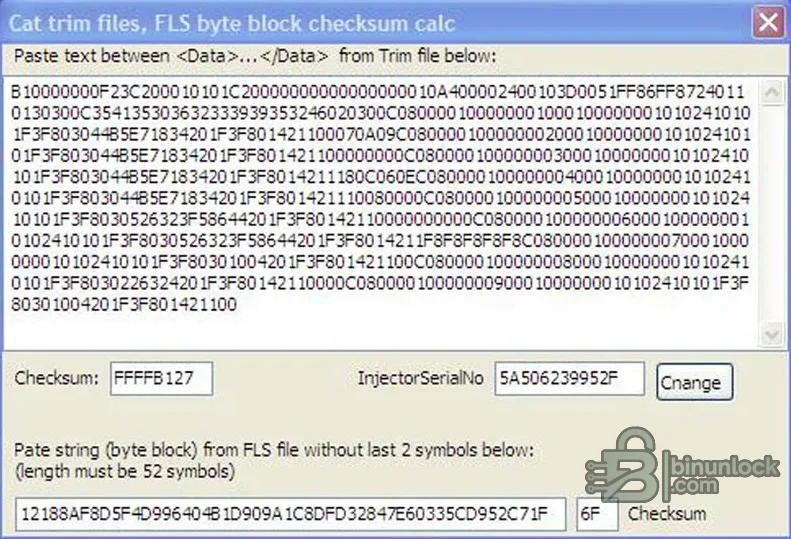

На основном скриншоте показаны как заполненный пример trim-файла, так и процесс расчёта FLS. В нижнем чистом дополнительном превью показано пустое рабочее пространство до ввода данных.
Этот калькулятор не может измерить форсунку, определить правильную калибровку для неизвестного оборудования или подтвердить, что серийный номер относится к установленному компоненту. Используйте значения только из авторизованной сервисной информации и проверенной документации на форсунки.
В комплект не входят сервисное ПО Cat, драйверы ECM, коммуникационный адаптер или результаты измерений калибровки форсунок. Небольшой регистрационный файл из оригинального приложения сохранён для функциональной полноты, но его содержимое не публикуется в тексте ресурса.
Математически корректная контрольная сумма не подтверждает корректность остальных данных FLS. Перед использованием убедитесь, что блок байтов относится к нужному двигателю и контексту калибровки.
Для поддержки укажите семейства двигателя и ECM, обезличенный структурный пример, длину ввода и несекретный текст ошибки. Не публикуйте проприетарные данные калибровки, серийные записи клиентов или полный лицензированный trim-файл.
Подтверждённые функции интерфейса#
- Вставка текста, расположенного между открывающим и закрывающим тегами Data trim-файла
- Отображение текущей контрольной суммы и значения InjectorSerialNo
- Изменение серийного номера форсунки в поддерживаемой структуре данных
- Вставка строки FLS-блока байтов без последних двух символов контрольной суммы
- Проверка ожидаемой длины блока байтов — 52 символа
- Расчёт нового значения контрольной суммы FLS
На основном скриншоте показаны как заполненный пример trim-файла, так и процесс расчёта FLS. В нижнем чистом дополнительном превью показано пустое рабочее пространство до ввода данных.
Что представляют собой trim-данные форсунки#
Caterpillar поясняет, что каждой форсунке присваивается уникальная информация о калибровке или trim на основе измерений на выходном контроле. Эти данные позволяют системе управления двигателем учитывать измеренные характеристики форсунки. Контрольная сумма защищает структуру от случайного или несанкционированного повреждения; исправление контрольной суммы лишь делает отредактированную запись внутренне согласованной.Этот калькулятор не может измерить форсунку, определить правильную калибровку для неизвестного оборудования или подтвердить, что серийный номер относится к установленному компоненту. Используйте значения только из авторизованной сервисной информации и проверенной документации на форсунки.
Необходимые инструменты и исходные данные#
- Компьютер под Windows для портативного калькулятора
- Оригинальный trim-файл Cat или проверенный FLS-блок байтов из авторизованного сервисного процесса
- Текстовый редактор, сохраняющий исходную кодировку и структуру строк
- Точный серийный номер форсунки и идентификация калибровки для установленной детали
- Совместимое с Caterpillar сервисное ПО и коммуникационный адаптер для последующей работы с ECM
- Защищённая копия неизменённого оригинального файла
В комплект не входят сервисное ПО Cat, драйверы ECM, коммуникационный адаптер или результаты измерений калибровки форсунок. Небольшой регистрационный файл из оригинального приложения сохранён для функциональной полноты, но его содержимое не публикуется в тексте ресурса.
Рекомендуемый порядок работы с trim-файлом#
- Определите двигатель, ECM и фактическую позицию форсунки по авторизованным сервисным записям.
- Сделайте резервную копию оригинального trim-файла только для чтения и рассчитайте его хеш.
- Скопируйте в верхнее поле калькулятора только текст внутри элемента Data.
- Убедитесь, что отображаемый серийный номер форсунки соответствует редактируемому файлу.
- Изменяйте значение только после подтверждения новой идентификационной информации.
- Сохраните пересчитанные данные в новый файл, сохранив исходную структуру.
- Сравните оригинал и результат и убедитесь, что изменены только запланированные поля и контрольная сумма.
- Загрузите или зарегистрируйте файл по документированной сервисной процедуре Caterpillar, затем проверьте статус и ошибки.
Работа с FLS-блоком байтов#
Для нижнего калькулятора вставьте текст блока байтов без последних двух символов контрольной суммы. Интерфейс требует ввод длиной 52 символа. Сохраняйте порядок шестнадцатеричных символов и не добавляйте пробелы, переносы строк или префиксы. После расчёта добавьте или разместите полученную контрольную сумму только там, где этого требует исходный формат файла.Математически корректная контрольная сумма не подтверждает корректность остальных данных FLS. Перед использованием убедитесь, что блок байтов относится к нужному двигателю и контексту калибровки.
Устранение неполадок#
Если калькулятор отклоняет ввод, удалите XML-теги из вставляемого содержимого Data, проверьте наличие скрытых пробелов или переносов строк и убедитесь в правильности длины строки FLS. Если сервисное ПО отклоняет готовый файл, восстановите оригинал и сравните кодировку, XML-структуру, серийный номер, расположение контрольной суммы и имя файла. Не добавляйте выравнивающие символы и не удаляйте неизвестные поля.Для поддержки укажите семейства двигателя и ECM, обезличенный структурный пример, длину ввода и несекретный текст ошибки. Не публикуйте проприетарные данные калибровки, серийные записи клиентов или полный лицензированный trim-файл.
